Fondation de colonne – construction de dispositifs et de phases

Fondation de colonne

Le fondement de toute structure est le fondement dont dépend la résistance et la fiabilité de la structure. C’est pourquoi le choix de la fondation de la future maison doit être abordé avec un soin particulier. L’un des types de base les plus populaires est considéré comme la fondation en colonne, qui a trouvé une large application dans la construction de banlieue. Les bases des piliers se présentent sous la forme de supports disposés sous des colonnes et des murs. Le but de la fondation est de chevaucher les piliers de base en béton ou en buta avec des poutres en béton armé sur lesquelles les murs s’élèvent. Pour éviter les chocs et les déformations des poutres, un coussin de scories ou de sable est installé sous la base. Sa largeur doit dépasser la largeur de la base. Vous devez également vous soucier de l’étanchéité. Les supports de ce type de fondation sont préférés sous forme rectangulaire ou équidistante..

Contenu

• Prérequis et limitations pour l’utilisation d’une fondation de colonnes
• À quoi sert le calcul de la fondation de la colonne?
• Matériaux de fondation de colonne
• Comment faire une fondation de colonne de vos propres mains
• Les erreurs de signets les plus courantes
• Quelques informations utiles

Beaucoup sont convaincus que la fondation en colonnes et la fondation en colonnes sont des concepts différents qui ont peu en commun. Ce n’est pas vrai. Le premier, ainsi que le second, est construit sous la maison de bois sans sous-sols. Il s’agit du type de fondation le plus rentable et le plus facile à installer, qui est souvent utilisé dans la construction de maisons en bois, de cabines, de bains publics.

Une telle base pour la consommation de matériaux de construction et de main-d’œuvre est deux fois plus économique que le ruban. Souvent, lors de la construction d’une fondation de colonne de support, des blocs de béton prêts à l’emploi sont utilisés. Le support est composé de 4 blocs de 200x200x400 mm. Le nombre de ces « tables de nuit » dépend des dimensions de la maison.

Prérequis et limitations pour l’utilisation d’une fondation de colonnes

Il existe un certain nombre de conditions dans lesquelles l’utilisation de la fondation sur les poteaux est non seulement utile, mais également pleinement justifiée:

• lorsque le sol lors de l’exploitation du bâtiment fournit un affaissement de la base colonnaire (à la même pression des colonnes au sol) est légèrement inférieur à la bande;
• sous les bâtiments sans sous-sol avec bouclier, murs en bois et ossature légère;
• sous les murs de briques, nécessitant une pose profonde (jusqu’à 2 mètres, soit 25 cm en dessous de la profondeur de gel du sol);
• lorsqu’il est nécessaire d’exclure un effet négatif sur la base du bâtiment du rayonnement de gel, car la fondation en colonne est soumise à ce phénomène dans la moindre mesure.

Il y a plusieurs points où il n’est pas recommandé d’utiliser une fondation de colonne:

• dans les sols faibles et se déplaçant horizontalement, car la fondation sur les piliers n’est pas assez stable;
• sur les sols faibles (argile, roches saturées d’eau et d’affaissement), dans la construction de maisons à murs massifs lourds (briques et blocs de béton armé d’une épaisseur supérieure à 510 mm);
• ne pas disposer une fondation en colonnes dans des endroits avec une différence de hauteur (à partir de 2,0 m ou plus).

À quoi sert le calcul de la fondation de la colonne?

Au stade de la conception de la maison, la tâche la plus importante est de calculer la fondation en colonnes. Le but est de déterminer la charge qui affectera le sol et les fondations, et d’identifier la zone de référence de base.

La charge totale est à pression constante (maison) et temporaire (vent, enneigement). Pour connaître la charge sur la fondation, vous devez calculer le poids de la maison avec des ajouts opérationnels sous la forme de meubles, d’équipements d’ingénierie, de personnes vivant à l’intérieur.

Lors du calcul de la fondation de la colonne, la surface et la gravité du support sont déterminées. Les résultats sont cruciaux pour comprendre si le sol peut supporter le poids de la maison et de la fondation..
Pour le calcul, vous avez besoin des données:
– nombre d’étages dans la maison;
– hauteur du bâtiment;
– longueur totale des cavaliers P1 P2;
– taille de base;
– l’épaisseur du capuchon;
– densité du sol;
– la profondeur de la fondation;
– type de sol;
– matériel pour murs et bases;
– type de toit;
– type de chevauchement.

Matériaux de fondation de colonne

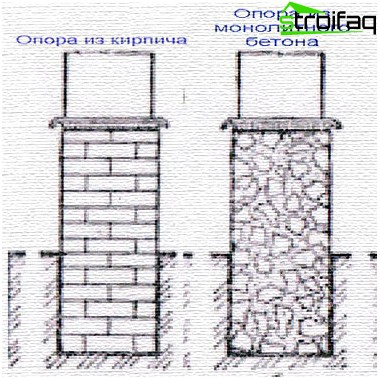

La fondation colonnaire peut être en bois, en brique, en béton.
Pour poser la base en bois, la partie inférieure du tronc, la bande, est utilisée. Avant l’installation, les supports sont traités avec une solution antiseptique et enveloppés de bitume. Ces mesures empêcheront la pourriture de l’arbre et prolongeront la durée de vie du produit. Par exemple, les supports en pin (après transformation) dureront environ 15 ans, en chêne – 30. A titre de comparaison: sans traitement, les piliers serviront fidèlement pendant 7 et 15 ans, respectivement.

La fondation de la brique durera de 70 à 100 ans, selon la structure du sol, la maçonnerie et la qualité du matériau.

Important! Si vous souhaitez réaliser une fondation en brique, mais n’avez pas les compétences de maçonnerie, il vaut mieux confier cette question à des professionnels, car un travail de mauvaise qualité conduit à la destruction rapide des supports.

La fondation en béton se caractérise par une résistance accrue et la plus longue durée de vie de 150 ans.

Comment faire une fondation de colonne de vos propres mains

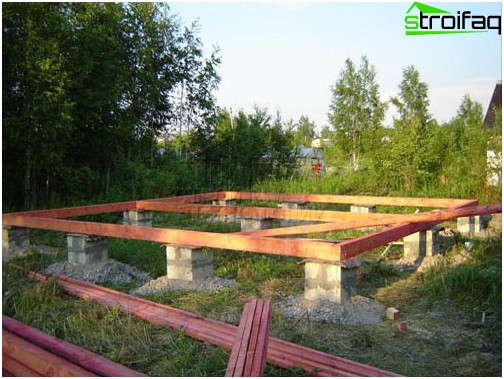

La fondation sur piliers allie simplicité et grâce à la fois. Ce type de fondation se présente sous la forme de colonnes basses – des supports qui sont placés aux points de plus grande charge. Ces points sont les coins de la structure, la jonction des murs extérieurs et porteurs. Un grillage est installé au-dessus des poteaux – une dalle qui répartit uniformément la charge de la structure le long des piliers. Cette approche rappelle quelque peu l’utilisation de pieux..

La fondation de la colonne peut être constituée de différents matériaux: béton, pierre, mais béton, brique, mais la plus courante est une fondation en béton armé monolithique, pratique et facile à mettre en signet..

Considérons par étapes la disposition de la fondation de la colonne dans la version la plus populaire (béton armé monolithique). La séquence de travail est la suivante:

1. Nettoyage du chantier. Conduire, selon le type de sol, une préparation appropriée. Avec une capacité portante élevée du sol, il est nécessaire de niveler le site à l’aide d’un équipement spécial. Si le sol ne peut pas être qualifié de fiable (loam sableux, argile plastique, sable mouvant), il sera nécessaire de remplacer l’amorce, à savoir creuser une fosse de fondation et y remplir de terre artificielle..

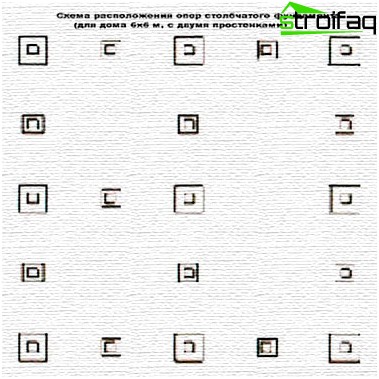

2. Le dessin du bâtiment est transféré sur le site, pour lequel les supports de piliers sont montés, les piquets sont martelés et les fils tirés – les axes indiqués sur les schémas.
3. Le creusement est effectué strictement le long des axes. Si leur profondeur dépasse un mètre, des pentes doivent être utilisées pour éviter le délestage. Du sable et du gravier grossiers sont déposés au fond.

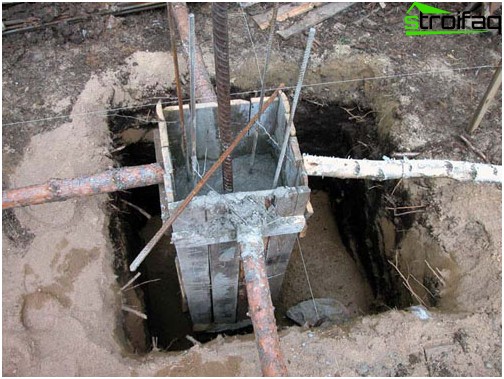

4. Le coffrage est installé, qui servira de coffrage pour couler le béton. Dans certains cas, si le sol le permet, vous pouvez vous en passer.

5. Installation des raccords – tiges en acier, prises le long du contour avec une pince d’une section d’au moins 12 cm.
6. Coulage de béton en plusieurs couches de 30 cm.

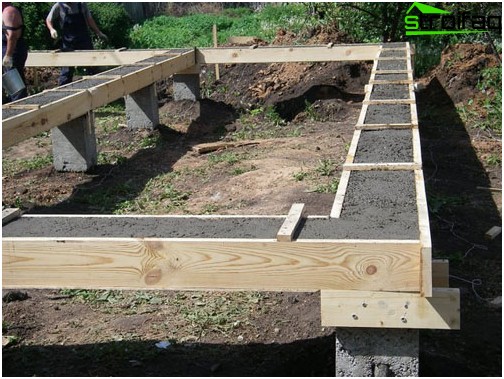

7. Au sommet des poteaux, une poutre aléatoire préfabriquée ou monolithique – grillage est installée. En conséquence, nous obtenons un contour qui est très similaire à la base de la bande juste soulevée sur les poteaux.

8. Un mur de clôture est érigé entre les poteaux pour empêcher les débris et l’humidité de pénétrer dans la base de la structure de l’extérieur..
9. La fondation est imperméabilisée à l’aide d’une couche de bitume appliquée sur le dessus des piliers.

Les erreurs de signets les plus courantes

Lors de la pose de la fondation du pilier de leurs propres mains, les développeurs font souvent des erreurs qui endommagent la fondation et les murs de la maison. Voici les plus courants:

• L’inégalité de l’affaissement de la fondation. Cela peut se produire en raison d’un calcul incorrect de la profondeur du signet, des différentes tailles des profondeurs de référence ou de la charge inégale sur les supports de la base. Pour éliminer ce phénomène, les calculs les plus précis de la répartition de charge prévue doivent être effectués..
• Utilisation de matériaux de mauvaise qualité: sable mélangé à de l’argile ou du ciment de mauvaise marque. Il est à noter que lors d’un stockage de longue durée, la qualité du ciment diminue de 30%, voire 50%.
• Évaluation incorrecte des propriétés portantes de l’apprêt. Un projet bien exécuté contribuera à éviter cela..

Quelques informations utiles

Les travaux de fondation sont effectués dès que possible et en période sèche. Le sol doit être sec, si l’eau pénètre dans la tranchée, vous devez l’enlever et compacter le sol. Il peut être compacté avec de la pierre concassée, du laitier ou de la petite pierre.
Lors de l’érection d’une fondation en colonnes sous chacun des supports, une couche de sol fertile est enlevée. Les piliers sont installés sur un sol soigneusement compacté. Si le sol soulève la structure, alors à la base des piliers, il est nécessaire de faire un oreiller de pierre concassée et de sable (150 mm). La hauteur des poteaux d’appui au-dessus du sol doit être d’au moins 100 mm.

La fondation sur colonne est un excellent choix pour une fondation solide. Accessibilité, rentabilité, simplicité de pose – les qualités qui ont déterminé la popularité de ce type de fondation. Le design, malgré la légèreté, s’avérera très solide et durera plus d’un an.
