Fondation flottante – construction étape par étape

La fondation est conçue pour une répartition uniforme de la charge créée par le poids du bâtiment et son transfert au sol. Lors de sa construction, il convient de garder à l’esprit qu’il doit reposer sur un sol naturellement compacté légèrement en dessous de la profondeur de congélation.

Selon le type de sol, la taille des bâtiments et un certain nombre d’autres facteurs, les fondations sont divisées en flottantes, en ruban, en pieux et en colonnes. Dans cet article, nous examinerons en détail la technologie de construction d’une fondation flottante.

Contenu

• Fondation flottante – qu’est-ce que c’est
• Marquage d’un tracé pour un type de base flottante
• Préparation de la fosse
• Couches préparatoires
• Coffrage
• Dispositif de fondation flottante – renforcement
• Fondation flottante en béton
• Erreurs majeures dans la construction

Fondation flottante – qu’est-ce que c’est

Sur les sols soulevés, caractérisés par une instabilité accrue, ainsi qu’avec des zones marécageuses élevées, il est préférable d’utiliser une fondation flottante. C’est une idée fausse très répandue que ce type est caractérisé par la propriété «nager». En fait, la fondation ne flottera avec la maison que si les travaux sont mal effectués. À l’état de la maison, située sur une telle base, le mouvement du sol ne se reflète en aucune manière, car il n’y a pas d’inclinaison d’un coin de la maison par rapport aux autres. Et il est appelé flottant car, en se déplaçant avec la maison, il le protège de manière fiable contre la destruction lors de tout affaissement du sol.

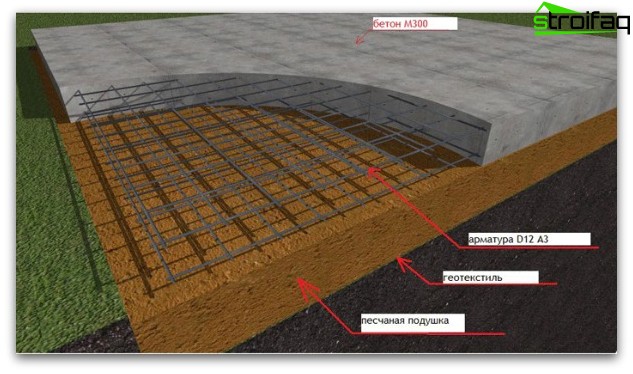

Un autre nom qui a une telle fondation est une plaque flottante. C’est la présence d’une dalle monolithique en béton armé qui est caractéristique d’une base flottante. Par conséquent, il est très résistant aux charges de gravité variable résultant du gel ou du dégel du sol, ainsi que pendant l’affaissement. De plus, une telle fondation sert de protection fiable contre les effets nocifs des eaux souterraines..

Le principal inconvénient d’une fondation flottante est son coût élevé. La création d’une structure rigide nécessite une grande quantité de béton et un équipement spécial. C’est pourquoi une dalle monolithique est souvent coulée sous de petits bâtiments, bien que ce soit elle qui donne un haut degré de fiabilité. Il est très difficile de construire une fondation flottante de vos propres mains en raison de la complexité du travail, il est donc préférable d’inviter une équipe de spécialistes ou au moins d’obtenir le soutien de parents.

Marquage d’un tracé pour un type de base flottante

La construction d’une fondation flottante doit commencer par le marquage du territoire prévu à cet effet..

Nous aurons besoin:

• corde ou ligne de pêche;
• niveau;
• roulette;
• triangle rectangle (peut être réalisé indépendamment de rails minces et les pieds doivent être égaux à 30 et 40 cm).

Important: selon les normes de l’État, la maison doit être à au moins trois mètres de la parcelle voisine et à au moins cinq mètres de la bordure frontale de sa propre parcelle.

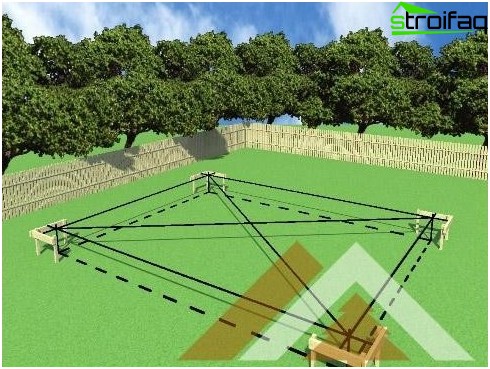

Nous marquons sur le site l’un des coins de la structure et enfonçons une cheville dans cet endroit.

Astuce: les chevilles peintes en rouge sont mieux visibles..

Nous mettons un triangle sur une cheville et, en continuant un de ses côtés, mesurons la longueur de la maison et de l’autre côté – la largeur de la maison. Nous conduisons les mêmes chevilles dans les points d’extrémité – les deuxième et troisième.

Maintenant, nous déterminons les axes et le marteau dans la quatrième cheville. L’exactitude de son installation est vérifiée à l’aide d’un triangle et en comparant les diagonales. Si les piquets de délimitation sont obstrués correctement, alors les diagonales auront une différence de pas plus de 2 cm En cas de divergence des tailles des diagonales, cette condition doit être obtenue en déplaçant les coins. Après cela, nous connectons les piquets par paires avec une ligne de pêche ou un cordon et nous obtenons une bordure clairement définie de la future fondation.

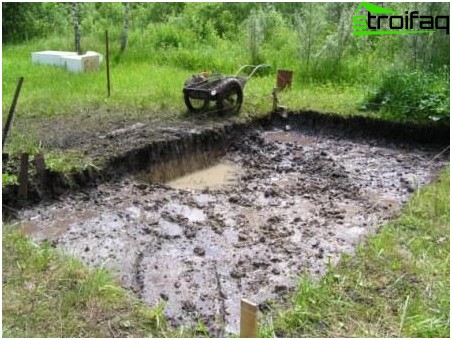

Préparation de la fosse

Vous devez d’abord retirer toute la couche de végétation de la zone prévue de la maison. Dans ce cas, vous devez ajouter 1 mètre autour du périmètre, il sera nécessaire sous la zone aveugle.

La zone aveugle est une bande d’asphalte ou de béton qui protège la fondation finie des effets de l’eau (pluie et inondation) et donne un aspect attrayant à la structure finie. Situé à un angle obtus par rapport à la structure.

La totalité de la couche enlevée peut être transférée à l’endroit où il est prévu de casser les pelouses ou de planter des arbres. Après cela, vous pouvez commencer à creuser la fosse.

Le plus souvent, une excavatrice est utilisée pour creuser le sol. Ils creusent une fosse sous la marque de conception, et parfois le seau ramasse légèrement en dessous. Avec une expérience insuffisante, le surintendant creusant suffit de remplir la machine de sable et de niveler soigneusement. Il s’agit de l’erreur la plus courante dans la construction de la fondation..

Attention: un bâtiment posé sur une telle fondation va sûrement éclater à l’endroit d’une fouille et dans de très rares cas il peut être sauvé.

Lors de l’échantillonnage, le sol doit tenir compte du coefficient de relâchement. Les formations rocheuses doubleront leur volume, le sable et la couche de végétation – trois fois, et la pierre concassée – quatre. Une partie des terres excavées doit être laissée sur le site, elle peut être utile dans les travaux ultérieurs et lors de la décomposition du paysage du jardin, et le reste devra être enlevé par un transport spécial.

Astuce: la fosse de fondation doit être creusée avec une légère pente des murs. La meilleure option est une pente de 1: 0,25. Cela évite la perte des bords de la fosse..

Couches préparatoires

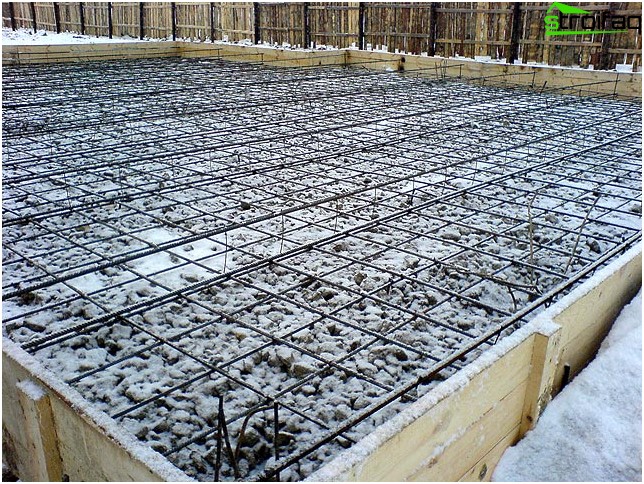

Avant de couler une fondation flottante, un certain nombre de travaux préparatoires sont nécessaires. Pour commencer, une couche de pierre concassée d’environ dix centimètres de haut doit être versée sur un fond bien aligné de la base (à l’aide d’un niveau). La pose doit être effectuée en plusieurs étapes, en bourrant soigneusement chaque couche avec un appareil spécial (vous pouvez utiliser une bûche avec une poignée). Après cela, une couche de sable est coulée, calant la pierre concassée et excluant sa «marche» ultérieure. De plus, une haute résistance au gel du sable aidera à éviter l’écrasement de la fondation finie. Il est recommandé de condenser la couche de sable au moyen de l’outil vibrant. Pour obtenir le meilleur effet, le sable peut être légèrement humidifié avec de l’eau..

Ensuite, une couche d’étanchéité est posée. Comme il est utilisé un film plastique dense ou tout autre matériau ayant des propriétés similaires. Cela évitera non seulement les fuites ultérieures d’humidité dans la base finie, mais également l’écoulement de «lait» de béton lors de la coulée du mortier. Le polystyrène extrudé peut être posé pour la protection thermique, mais ce n’est pas nécessaire..

Après cela, une mince couche de béton de qualité M-100 moins cher est coulée.

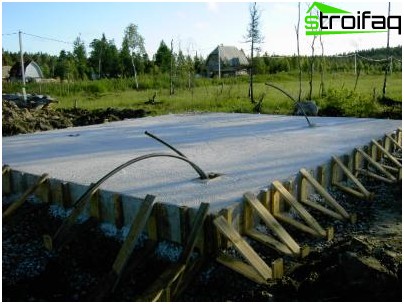

Coffrage

Une fois la fosse complètement prête, nous procédons au dispositif de coffrage. Dans ce cas, si la fondation est immergée dans le sol, vous pouvez vous en passer, les parois de la fosse joueront ce rôle. Un inconvénient important de cette méthode est l’incapacité de créer une imperméabilisation de haute qualité de la paroi extérieure de la base.

Astuce: mieux vaut ne pas économiser sur le coffrage et le fixer le plus soigneusement possible pour éviter d’éclater avec une couche de béton.

Pour le coffrage, des planches d’une épaisseur d’au plus 25 mm et d’au moins 20 mm seront nécessaires, à partir desquelles les planches sont préparées. La largeur de chaque écran doit être supérieure de 50 à 100 mm à la hauteur de la structure prévue. Les boucliers sont fixés aux parois verticales de la fosse et scellés avec du papier de toiture, du papier ou du carton.

Un cordon de commande est posé le long du bord supérieur du coffrage, et pour plus de commodité, un seul côté est fixe, et le second avec la charge attachée pend librement de l’autre côté et est retiré lors du versement de la solution.

Dispositif de fondation flottante – renforcement

Maintenant, nous commençons à poser des renforts. Renfort de fondation flottant – une étape très importante et significative. Dans le même temps, il est nécessaire que dans les lieux d’érection des murs, des tiges métalliques dépassent de la fondation. Ainsi, une connexion inextricable de la base et des murs est obtenue..

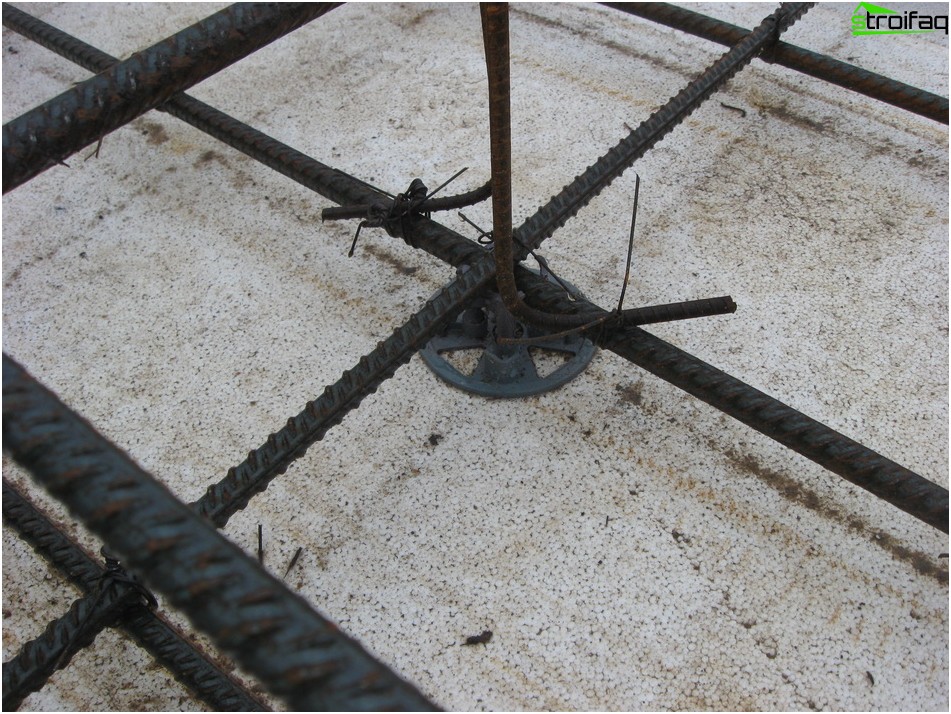

Important: lors de la connexion de pièces de renfort métallique entre elles, vous ne devez en aucun cas utiliser une machine à souder. Lors du soudage, tout métal modifie toutes ses propriétés de consommation. Fixez les barres de renforcement avec un fil à tricoter doux.

Lors de la pose de l’armature, il est nécessaire de veiller à ce que la distance entre les tiges adjacentes ne dépasse pas trente centimètres (idéalement 20-25 cm). L’ensemble de la structure de renfort devrait devenir un seul ensemble indissoluble et en même temps, les extrémités devraient aller à la place de la zone aveugle prévue. Dans les coins, les tiges métalliques doivent être fermées en demi-cercle et leurs extrémités doivent être introduites dans les parois latérales de la fondation. Le résultat est une conception monobloc flexible.

Fondation flottante en béton

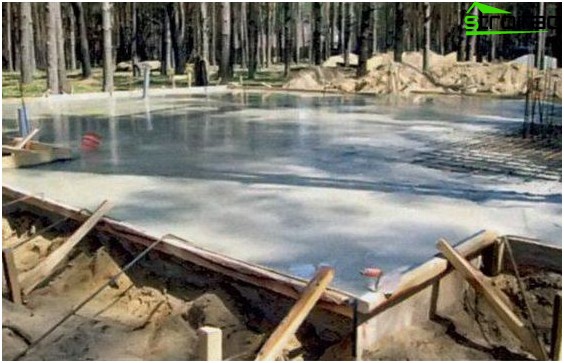

Passez maintenant au bétonnage de la base. La pose de la solution est effectuée en couches ne dépassant pas quinze centimètres, soigneusement nivelées et bourrées à la baïonnette. Le béton est coulé en une seule étape, il est donc préférable de commander une machine de la solution finie. Si, néanmoins, vous décidez de remplir la fondation vous-même, alors pour cela une partie de ciment est prise pour une partie d’eau et de sable.

Important: la plaque doit être remplie en moins d’une heure. C’est le seul moyen d’obtenir le meilleur résultat..

Le béton est battu jusqu’à ce qu’une couche humide brillante apparaisse à la surface.

La couche supérieure de la fondation peut être nivelée avec une latte en bois..

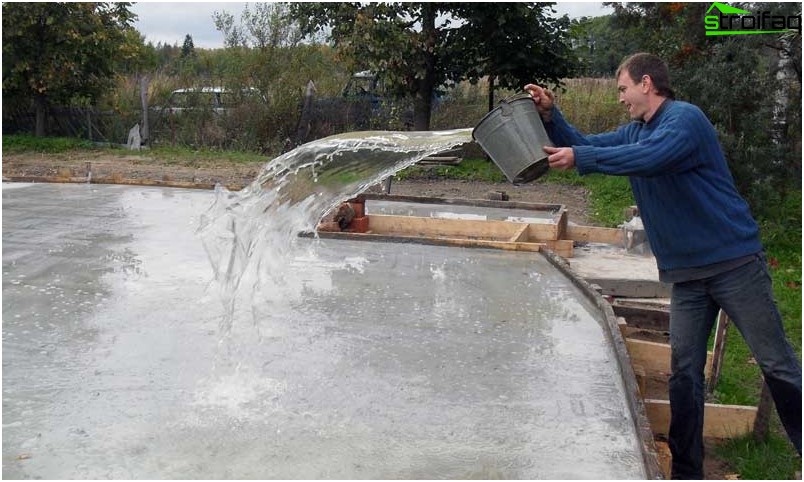

Le premier jour, la base doit être humidifiée avec de l’eau toutes les 4 à 5 heures ou recouverte d’un film, sinon des fissures peuvent apparaître, surtout par temps chaud. Le deuxième jour, la fondation n’est mouillée que 3 fois et le lendemain seulement le matin et le soir. Après séchage, le coffrage peut être retiré, mais la fondation ne sera pas complètement prête avant un mois plus tard..

Idéalement, il est recommandé de commencer la prochaine étape des travaux de construction seulement l’année prochaine, c’est-à-dire que la structure finie devrait défendre l’hiver, et ce n’est qu’après un séchage complet de l’eau de fonte que les murs peuvent commencer. Mais si les délais expirent complètement, vous devez attendre au moins un mois. Sinon, vous pouvez obtenir des résultats désastreux, tels que l’inclinaison, l’affaissement ou la destruction de la structure.

Erreurs majeures dans la construction

Parfois, il y a une violation de la structure du bâtiment en raison de la destruction de la couche fondamentale en raison d’erreurs commises lors de sa construction. Sous réserve d’une approche responsable et du respect de toutes les recommandations, vous pourrez construire une maison qui ravira les résidents depuis plus d’une douzaine d’années.

Donc, les erreurs les plus courantes:

1. Placer la fondation au-dessus de la profondeur de congélation. Ce à quoi cela peut conduire est facile à deviner;
2. Construction sur sol gelé. Le sol gelé augmente de taille, gonfle et, après décongélation, s’affaisse nécessairement. Naturellement, si une fondation repose sur un tel sol, elle s’affaissera;
3. Manque d’étanchéité. Si l’isolation verticale est négligée, au printemps et en automne, avec un sol saturé d’humidité, le corps de la fondation commence à attirer activement l’eau en lui-même. En hiver, cette humidité gèle et déchire la base. En l’absence d’imperméabilisation horizontale, l’humidité de la fondation se déplace activement vers les murs, ce qui conduit au même résultat.

Après avoir choisi une fondation flottante, vous ne le regretterez jamais. Ce type de fondation nécessite rarement des réparations. Bien sûr, c’est un moyen très coûteux, mais en même temps le plus fiable..
