Poêle en brique pour un bain

Le matériau traditionnel utilisé dans la construction du four pour les bains sont une brique. Bien que le marché moderne offre une vaste sélection de matériaux de construction pour les poêles de bain, un poêle en brique pour le bain est le plus largement utilisé. Construire un poêle de vos propres mains n’est pas un processus très compliqué, ne nécessitant que de petites compétences en construction, en soin et en précision. Il convient de noter que les poêles en brique pour le bain n’ont pas besoin d’être enduits et doublés. Et lorsque vous effectuez un travail, vous aurez besoin d’outils ordinaires, tels qu’une truelle, un carré, un émeri, un niveau, une pince et d’autres que presque tous les propriétaires ont.

Contenu

• À propos de la préparation de la construction du four de sauna

• Sélection du matériel nécessaire
• Dessins de poêles en brique pour les bains
• La fondation du poêle dans le bain

Construction d’un four à briques

Préparation du mortier

Règles de maçonnerie

En raison de ses propriétés uniques, un poêle de sauna en brique présente plusieurs avantages par rapport aux poêles à gaz, en métal ou électriques. Il maintient une température de l’air confortable et une humidité optimale, retient la chaleur pendant une longue période et en même temps ne brûle pas avec de la vapeur. Le poêle en brique traditionnel dans les bains est une structure de chauffage plutôt massive, qui réchauffe bien toute la zone et donne la bonne quantité de vapeur. Il se distingue par une grande fiabilité, durabilité, haute efficacité et facilité d’utilisation..

À propos de la préparation de la construction du four de sauna

La conception d’un poêle en brique traditionnel pour une baignoire n’a pas changé au fil des ans, le dispositif de chacun de ses éléments a été soigneusement testé. Le dispositif du four comprend un certain nombre de composants:

• Foyer;
• Bac à cendres;
• Kamenka;
• Cheminée.

Sélection du matériel nécessaire

Lors de la construction d’un poêle de sauna en brique, seul un matériau de haute qualité doit être utilisé, grâce auquel la maçonnerie sera fiable et solide. Appliquer la marque de brique rouge M avec les valeurs suivantes de 75 à 150, qui a une résistance au gel de 25 cycles. La brique doit être de la bonne forme, les fissures ou les inclusions étrangères doivent être absentes. La qualité du matériau est facilement vérifiée par un simple tapotement. Une brique de haute qualité donne un son métallique et une brique de cuisson de faible qualité semble étouffée. Un foyer de four exposé à des températures élevées est de préférence garni de briques réfractaires ou réfractaires.

La recherche d’un matériau approprié doit être prise très soigneusement, car les propriétés de la structure finale dépendent du bon choix. La brique rouge se caractérise par un bon transfert de chaleur et donne au bâtiment fini une apparence belle et intéressante qui ne nécessite pas de décoration supplémentaire.

Dessins de poêles en brique pour les bains

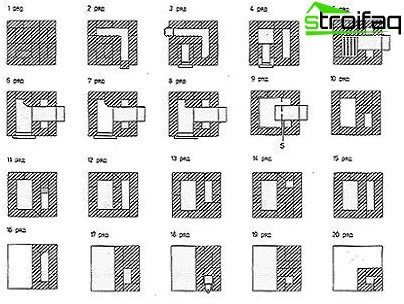

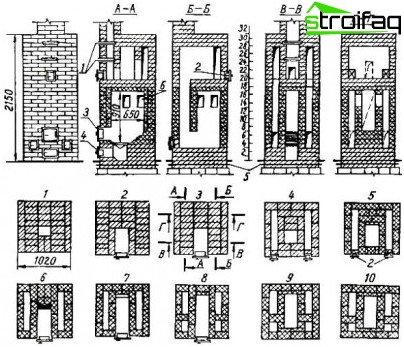

Les poêles à briques sont des structures assez complexes qui nécessitent une attention particulière au stade de la construction. Par conséquent, les dessins développés des fours à briques doivent être détaillés, décrivant par étapes le processus d’exécution des travaux, en tenant compte des particularités de la construction. La commande est un dessin détaillé, illustrant clairement la maçonnerie de chaque rangée de briques. En utilisant des marques spéciales et des hachures sur le dessin, ils affichent la forme de la brique nécessaire pour créer des surfaces arrondies.



Il y en a aussi beaucoup d’autres commandes de poêles de sauna, que vous pouvez trouver sur d’autres ressources sur Internet.

La fondation du poêle dans le bain

Au premier stade de la construction, la fondation est posée. Tout d’abord, creusez une fosse d’une profondeur d’environ 0,7 m, dont le fond doit être situé en dessous du niveau de gel du sol. Tout sol bouge un peu, ce qui affecte négativement toute la construction de la fondation. Pour éviter de tels problèmes pendant le fonctionnement du four, il est nécessaire de faire la largeur de la fosse au niveau inférieur un peu plus grande que l’excavation principale.

Le fond de la fosse est recouvert d’une couche de sable, qui devrait la recouvrir d’une couche de 15 cm. Le sable doit être rempli d’eau et laisser tremper. Un mélange de pierre avec de la brique cassée est coulé sur le dessus, la couche est faite jusqu’à 20 cm d’épaisseur. Ensuite, une couche de pierre concassée doit être coulée, un coffrage et une cage renforcée doivent être installés, mais seulement après que la couche de sable cesse de rétrécir. Toutes les couches supérieures sont coulées avec une couche de béton, qui doit être à une distance de 15 cm de la surface du sol. À l’étape suivante, le coffrage est démonté en appliquant plusieurs couches de goudron sur les côtés, et l’endroit résultant est recouvert de gravier fin, de gros sable.

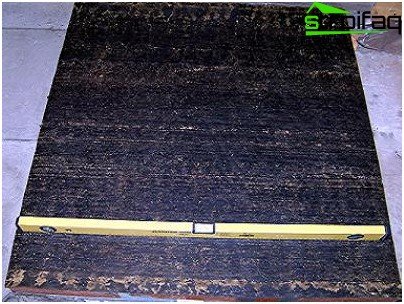

Comme la dernière couche de la fondation sont deux morceaux de matériau de toiture, qui devraient coïncider avec sa superficie. Cette couche remplit une fonction d’étanchéité. Son agencement est une mesure très importante qui protège la surface des briques de l’humidité, ce qui peut entraîner non seulement une perte de résistance de l’ensemble de la structure, mais également sa destruction prématurée. La mise en œuvre du dispositif d’étanchéité complète le processus d’érection des fondations du poêle de sauna.

Construction d’un four à briques

La fondation finie est vérifiée par le niveau horizontal. À l’aide des briques de la rangée intermédiaire et du mortier, vous pouvez éliminer les défauts apparus lors du coulage de la fondation. Ensuite, vous devez couper les briques et disposer un mur de protection, pour la pose duquel vous avez besoin d’un mortier de ciment-sable. Ce mur se compose de cinq rangées et est conçu pour fournir une protection fiable de la doublure contre le feu.

Ensuite, il est nécessaire de déterminer avec précision le contour extérieur du four et de le corréler avec l’ouverture située dans le plafond inter-poutres. Cette zone est le point de sortie de la cheminée vers le grenier. La distance entre les deux poutres doit strictement correspondre à 90 cm. Sur un rail de compteur en bois, vous devez faire une petite empreinte au milieu, dans laquelle le fil à plomb est posé. Son extrémité pointue est placée au-dessus de la future première rangée de maçonnerie. Lors de la fixation du câble, vous devez surveiller attentivement le respect de la position verticale. La première rangée de briques est positionnée selon un point sur la fondation, auquel le fil à plomb indique. La position des briques doit être strictement conforme à la commande.

Après avoir disposé la première rangée, il est nécessaire de passer à une solution d’argile.

Préparation du mortier

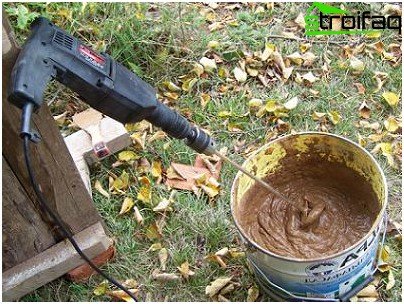

L’argile pour la solution est extraite à une profondeur de 0,5 m ou plus. Il doit être soigneusement nettoyé de diverses impuretés et trempé dans des récipients d’eau pendant plusieurs jours. Le sable destiné à la solution est soumis au tamisage et au nettoyage des déchets. L’essentiel est que, avec les grains de sable, les petites particules de galets n’entrent pas dans la solution. La préparation de la solution commence par le pétrissage de l’argile, en y ajoutant progressivement de l’eau. À l’aide d’un perforateur, le mélange est soigneusement mélangé jusqu’à ce qu’une crème sure épaisse soit homogène. Du sable préparé et légèrement humidifié est ajouté au mélange fini..

Avant d’utiliser la solution, sa préparation doit être vérifiée. Pour ce faire, trempez un bâtonnet sec et propre dans le mélange et analysez la couche de solution restant sur le bâtonnet. Une bonne solution laisse une couche d’environ 2 mm. Si la couche sur le bâton atteint plus de 3 mm, du sable doit être ajouté à la solution. Et si la couche est inférieure à 1 mm, dans ce cas, de l’argile est ajoutée. Le mélange de la solution est effectué en petites quantités, car au fil du temps, elle perd ses propriétés uniques..

Règles de maçonnerie

Après avoir posé la première rangée et les rangées suivantes, les angles doivent être vérifiés, qui doivent être strictement droits, et un rapprochement avec la commande est effectué. L’épaisseur des joints entre les rangées de briques ne doit pas dépasser 3 à 5 mm et les briques doivent être étroitement adjacentes. L’un des facteurs pour répondre à cette exigence est une solution de qualité préparée sans pierres ni débris. La deuxième rangée est posée de sorte que chaque brique chevauche les joints des briques inférieures. Toutes les lignes suivantes sont disposées de manière similaire..

L’installation de la porte du ventilateur est effectuée au stade de la pose de la troisième rangée de briques.

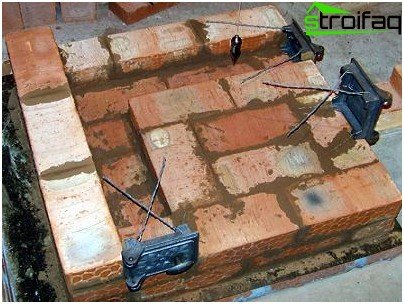

Installation de la porte du ventilateur

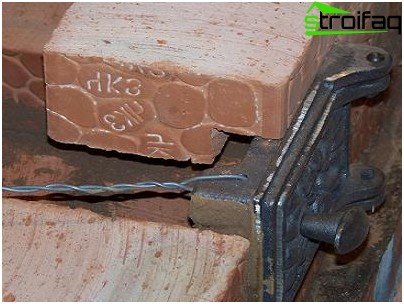

La porte est fixée à l’aide de fil galvanisé ou de bandes de tôle d’acier. Les briques au-dessus des portes doivent être classées un peu.

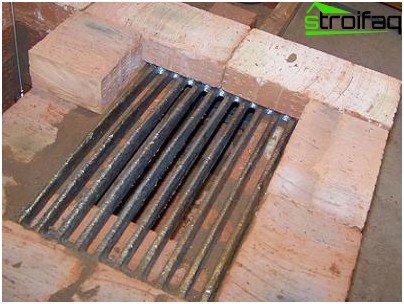

Le futur four à briques dans le bain avant le dispositif de quatrième rangée doit être vérifié pour la régularité de la surface des murs et le respect de la rectitude des coins. La pose de la quatrième rangée est associée à la pose d’un puits pour les cendres et la grille, qui est un gril spécial nécessaire au conduit d’air et au nettoyage du compartiment à carburant des cendres. Pour l’installer, il est nécessaire de creuser les évidements dans les briques, en laissant de petits espaces d’un centimètre nécessaires à la dilatation thermique de la grille. La paroi arrière sous le gril est arrondie afin d’obtenir une résistance minimale à l’air entrant dans la chambre de combustion.

Dans la sixième rangée de maçonnerie, la porte du ventilateur est installée, et dans la septième – l’installation de la grille et la porte du four. Dans la plupart des cas, les poêles en brique pour baignoires sont équipés de portes en fonte, qui sont considérées comme les éléments les plus durables et réfractaires..

La huitième rangée de maçonnerie doit être réalisée avec une cloison, car c’est de là que la cheminée va commencer. De même, toutes les rangées suivantes sont fixées à la quatorzième rangée, dans laquelle des canaux sont installés – des produits métalliques ressemblant à la lettre P. Dans la paroi avant du four, une ouverture doit être faite pour un réservoir d’eau chaude. Le conteneur doit être maintenu verticalement sur les parois latérales de la maçonnerie, mais en même temps toucher les canaux précédemment posés.

Pour la quinzième rangée, des moitiés de briques sont utilisées, qui sont posées les unes aux autres selon un angle. Ce sera la base de la pose du mur de séparation. Les trois rangées suivantes se situent de la même manière que la première – chaque brique doit fermer les joints de la rangée précédente.

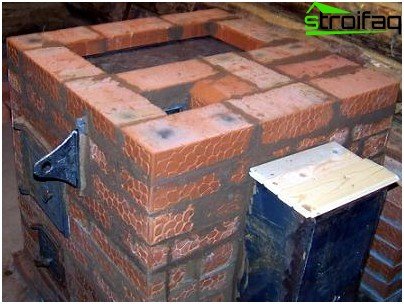

La dix-neuvième rangée est associée à l’installation de la porte nécessaire à la sortie de vapeur. Les vingtième et vingt et unième rangées sont fixées par de fines bandes d’acier doux. Sur la vingt et unième rangée, la porte pour la vapeur est fermée, un récipient est placé sous l’eau chaude, qui est entourée de fragments de briques. Au vingt-troisième rang, l’installation du tuyau commence, sa hauteur dépendra de la hauteur du bain.

La conception du four de sauna a un impact direct sur le choix des tuyaux. Par exemple, un poêle massif dans un bain de briques nécessite un gros tuyau, et pour une construction plus légère, un tuyau plus petit sera nécessaire. Il convient de garder à l’esprit que l’épaisseur des parois du four et du tuyau, ainsi que la section transversale des conduits de fumée, ne peuvent pas être inférieures à la moitié de la brique. La cheminée doit s’élever d’au moins un demi-mètre au-dessus de la surface du toit. Lors de la pose de tuyaux, utilisez du mortier de chaux ou de ciment, qui ne perd pas ses propriétés sous l’influence des condensats.

Le four en briques fini peut être enduit pour améliorer son apparence et fournir une protection supplémentaire pour le bain contre le feu.

Le processus d’auto-construction d’un four en brique pour un bain n’est pas si compliqué, à condition d’étudier attentivement les nuances du schéma de construction. Le respect de toutes les conditions et recommandations vous permettra de construire un nouveau four en briques, qui remplira pleinement ses fonctions..
