La conception de systèmes et de réseaux d’approvisionnement en gaz est une règle importante à suivre

Conception de systèmes et réseaux d’alimentation en gaz

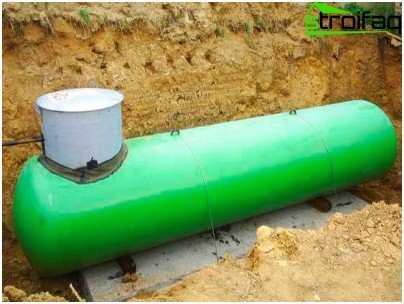

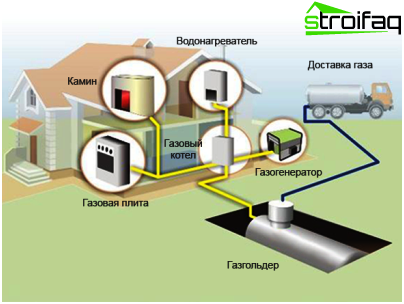

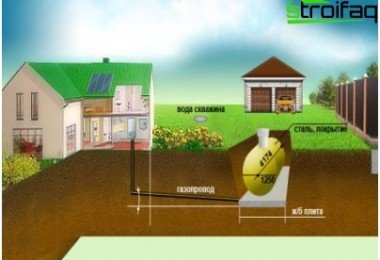

La décision de fournir du gaz à une maison privée est justifiée par de solides considérations économiques, car il s’agit donc du type de carburant le moins cher et le plus demandé. Si vous souhaitez mettre en œuvre un projet de gazéification, vous devez savoir qu’une étape obligatoire sur la route pour atteindre l’objectif sera de concevoir l’approvisionnement en gaz nécessaire pour assurer un fonctionnement sûr et de connecter une installation résidentielle autonome à des réseaux centralisés ou à un réservoir de gaz autonome. Le droit d’effectuer des travaux de conception sur la création de systèmes d’approvisionnement en gaz appartient uniquement aux sociétés d’exécution agréées. Cependant, le client ne sera pas dérangé par des informations sur les règles de conception pour le contrôle et le choix d’un schéma rationnel.

Contenu

• À considérer lors de la conception?

• Les spécificités de la création de projets de gazéification
• Types de gazoducs extérieurs

Spécificités de la conception de réseaux internes

À considérer lors de la conception?

Ce type de carburant appartient à la catégorie des substances explosives inflammables. Les moindres écarts par rapport aux exigences des codes du bâtiment peuvent se terminer par une tragédie. De plus, le gaz est toxique et nocif pour l’environnement. Toutes ces nuances doivent être prises en compte par le designer. Le propriétaire de la maison doit savoir qu’il est préférable de commander un projet pendant la construction de la maison, car pour l’appareil de chauffage au gaz, il est nécessaire d’allouer une pièce spéciale pour la chaufferie, de fournir une ventilation efficace et de protéger complètement l’utilisation.

  Les spécificités de la création de projets de gazéification

Même le concepteur ne peut pas nommer au préalable le coût du résultat final. Le montant dépend de la masse des critères, y compris le principe de disposition, la largeur du tuyau, le nombre d’étapes de pression de carburant, le nombre de coudes, les matériaux et l’équipement sélectionnés. Certainement, vous devrez payer pour la conception des systèmes d’alimentation en gaz, y compris:

• création d’un projet de fourniture de combustible naturel d’un gazoduc centralisé à une maison;
• développement d’un projet de câblage interne du réseau de gaz.

Vous devrez également payer pour l’installation, pour les tuyaux, les unités, les raccords destinés à l’installation.

Types de gazoducs extérieurs

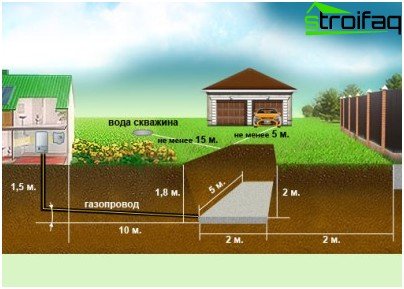

Il y a deux façons de fournir l’alimentation en gaz à la maison. Le pipeline est réalisé sous terre ou sans travaux d’excavation coûteux, le posant ouvertement.

• La construction d’un gazoduc souterrain coûtera environ 1,5 fois plus cher que la pose en surface. Cependant, les tuyaux seront beaucoup mieux protégés contre la négativité externe mécanique et atmosphérique. Les systèmes souterrains sont beaucoup plus fiables et plus sûrs, mais en cas de dommage, trouver et éliminer la cause sera plus difficile et plus coûteux..

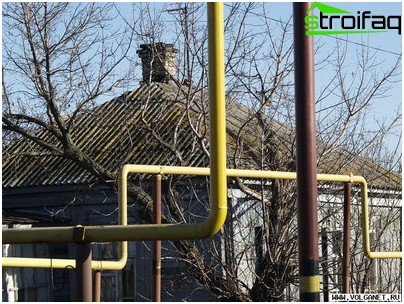

• La construction d’un réseau surélevé est moins chère, mais la corrosion menacera des sections ouvertes de gazoducs, il est plus facile de s’y connecter sans autorisation, ils sont plus dangereux pour l’environnement.

Les préférences dans le choix du sol ou de la manière opposée n’affectent pas toujours uniquement les facteurs de prix. Il y a des conditions indépendantes des souhaits des clients, ce sont:

• valeurs de l’activité de corrosion du sol qui ne répondent pas aux exigences des GOST, à l’exclusion de la pose souterraine;
• la proximité de la ligne à haute tension, en raison de laquelle il sera nécessaire de choisir la construction d’une entrée souterraine de gazoduc;
• absence de consentement des voisins si une partie du pipeline souterrain traverse leur section;
• la température atmosphérique enregistrée dans la région est inférieure – 45 °, en raison de laquelle les tuyaux ne peuvent être posés que sous terre;
• l’intersection des grands axes routiers, dont la restauration de l’intégrité ne peut pas être classée comme événement à faible coût, de plus, pendant la période d’installation, même les routes pas trop «fréquentées» devront être bloquées avec l’obtention des autorisations des services de transport et d’inspection.

Souvent, le projet de fourniture d’un gazoduc à une maison est une version combinée combinant les deux méthodes de pose. Ce que le concepteur choisit dépend des circonstances spécifiques et des caractéristiques exactes du site.

Spécificités de la conception de réseaux internes

Le calcul et la conception de l’approvisionnement en gaz pour une maison privée sont à nouveau basés sur des facteurs purement individuels, sur la base desquels une chaudière d’un certain type et d’une certaine puissance est sélectionnée, des équipements supplémentaires, un schéma de câblage est conçu. Cependant, il existe des exigences communes à tous les projets, dont le respect est une condition préalable à la gazéification.

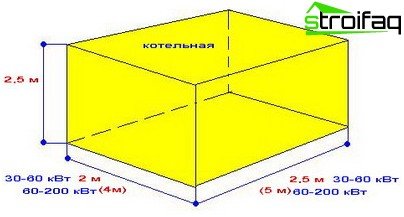

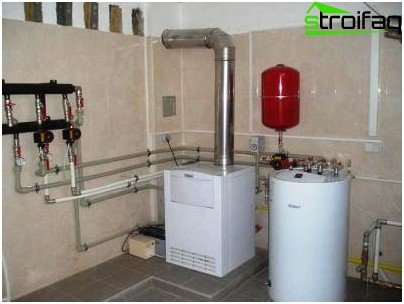

• Présence obligatoire d’une chaufferie pour l’installation d’une unité au gaz, car il est interdit de la placer dans des locaux résidentiels. Faut-il allouer un minimum de 4 m à une chaudière? dans une pièce avec une hauteur sous plafond d’au moins 2,2 m. La porte de la chaudière doit avoir une largeur de 0,8 m, aussi grande que possible. La taille des fenêtres est calculée sur la base de 0,3 m en fonction de 10 mètres cubes de la pièce.Le four doit être fini avec des matériaux incombustibles.

• La chaufferie devrait avoir un réseau électrique, des canalisations d’égout, de gaz et d’eau. Pour la sécurité des communications électriques, il est nécessaire de prévoir une mise à la terre. L’eau est fournie pour l’installation des systèmes de chauffage et d’eau chaude sanitaire; des eaux usées sont nécessaires pour assurer le ruissellement d’urgence. La conduite de gaz doit avoir une unité d’arrêt distincte pour chacune des chaudières.

• La chaufferie devrait avoir une sortie vers le système de ventilation générale du bâtiment et deux canaux supplémentaires pour la cheminée. L’un des canaux supplémentaires est conçu pour installer la cheminée elle-même, le second – pour le nettoyer. Pour les unités avec une cheminée naturelle, une grille de ventilation est requise, à travers laquelle l’air frais s’écoulera de la rue.

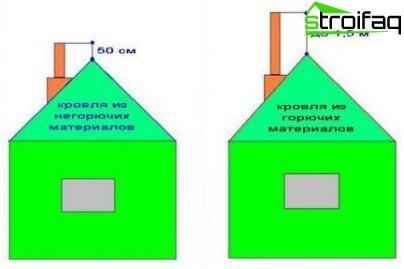

• La cheminée doit être faite de matériaux étanches au gaz. Le plan supérieur de la cheminée est installé au-dessus du toit. La hauteur de la section de tuyau dépassant du toit dépend du degré d’inflammabilité du matériau de toiture.

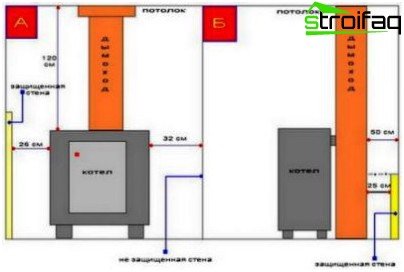

• L’unité principale du système – la chaudière est située à l’écart des sources dangereuses de feu ouvert. De toutes parts, une approche libre doit être assurée..

Il n’est pas nécessaire d’organiser le tirage naturel si la chaudière est capable d’évacuer de force les produits de combustion, ce qui est effectué par un ventilateur monté dans un tuyau au-dessus de la crête du toit. Ce sont généralement des cheminées dites coaxiales doubles, composées de deux tuyaux de diamètres différents. À travers le canal annulaire externe de la cheminée coaxiale, l’air circule de la rue dans la pièce, tout en se réchauffant simultanément en raison de l’énergie thermique des gaz de combustion qui sont évacués à l’extérieur. Cette conception vous permet de réduire la consommation de carburant, augmentant l’efficacité de l’unité de gaz.

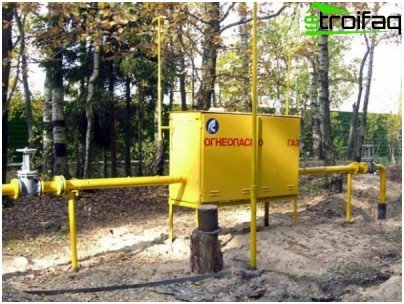

Bien entendu, l’installation d’un système de transport d’une substance toxique explosive, ainsi que la conception des réseaux d’alimentation en gaz, doivent être confiées à des professionnels. Le risque d’erreurs d’amateur est trop grand et catastrophique. Cependant, connaissant les subtilités de l’organisation de la gazéification, il sera beaucoup plus facile d’identifier les erreurs des artistes malhonnêtes, et l’élimination en temps opportun des défauts garantira un fonctionnement sans faille.
