Chauffage au sol électrique – installation et raccordement, le choix du type optimal

Chauffage au sol électrique

Les planchers chauffants électriques modernes ne sont plus une curiosité et deviennent pour ainsi dire populaires «reconnus par le peuple». Cela est en partie dû au fait que le système de chauffage centralisé traditionnel se caractérise par des lacunes importantes qui ne sont pas inhérentes au principe de fonctionnement du plancher chaud. Une telle nouvelle technique est un élément familier des appartements en ville, des chalets, sa présence dans la maison indique clairement une volonté raisonnable des propriétaires de créer une maison confortable, tout en dépensant rationnellement l’énergie.

Contenu

• Informations générales sur le chauffage au sol
• Avantages des systèmes de chauffage par le sol
• Appareil, principe de fonctionnement
• Choix: électrique ou eau?
• Types de chauffage au sol électrique
• Auto-assemblage par étapes



Informations générales sur le chauffage au sol

Chauffage au sol électrique – un système de câble avec un haut degré de fiabilité, il peut être utilisé comme chauffage confortable supplémentaire et comme système de chauffage de type de base.

Un tel chauffage au sol peut être monté sous un revêtement traditionnel (carreaux de sol en céramique, carreaux de porcelaine), et sous des revêtements plus légers (tapis, stratifié). Typiquement les planchers d’une puissance de 150 W / sq. m sont installés sous la deuxième variante des revêtements de sol indiqués, et pour un chauffage plus fort (dans le premier cas), plus de puissance est également nécessaire, respectivement, le chauffage de ces surfaces se produit plus rapidement. Il convient également de noter le fait que le chauffage au sol avec une puissance supérieure à 200 W / sq. m peut être installé dans les maisons et ne pas avoir peur d’une consommation d’énergie excessive: grâce à un thermostat spécial avec une sonde de température, le sol s’éteint après avoir atteint la température réglée.

Avantages des systèmes de chauffage par le sol

• installation facile – il suffit de mettre le tapis électrique dans la solution préparée et de le recouvrir de carreaux de sol par le haut. Si vous avez des inquiétudes concernant la partie électrique de l’installation, vous pouvez consulter un électricien;
• sécurité d’utilisation – le chauffage au sol installé est presque impossible à endommager. En cas de court-circuit ou de problèmes similaires, le thermostat avec un dispositif à courant résiduel surveille toujours la situation et coupe l’électricité;

• fonctionnement à faible coût – par exemple, si la salle de bain fait 10 mètres carrés. m installé avec une capacité de 40 watts, le chauffage au sol ne consomme que 400 watts. Ce chiffre équivaut à la consommation électrique d’électricité par un grand téléviseur ou une couverture électrique;
• le sol chaud ne prend pas de place supplémentaire (c’est un paramètre particulièrement pertinent dans les petits appartements, où il n’y a nulle part où se retourner). Et aussi si des radiateurs encombrants et inesthétiques sont installés dans l’appartement, alors il vaut mieux les démonter et équiper un plancher chaud de type électrique;
• universalité – un tel plancher peut chauffer la pièce, même si d’autres appareils de chauffage n’ont pas assez de puissance;
• confort – ici, vous vous souvenez du dicton bien connu selon lequel les jambes doivent être gardées au chaud. Et, c’est vrai, dans ce domaine, les planchers électriques chauds donnent des résultats efficaces. Si la pièce est chauffée par des radiateurs, la zone de température confortable pour une personne est située en haut et à proximité du radiateur, car il est typique que l’air chaud monte exactement. Et avec les appareils de chauffage pour sols chauds, la situation est complètement différente: la température idéale pour le corps humain est située à une hauteur de 100 cm du sol, et les couches plus froides sont dans la partie supérieure de la pièce. Cette distinction ne provoque aucun inconfort chez les personnes, car elle est due à la physiologie.

Les avantages sont excellents, mais il y a aussi un inconvénient – il est impossible de réinstaller le plancher électrique chaud, vous devrez acheter à nouveau le plancher, les carreaux et tout le reste.

Les critiques sur le chauffage au sol électrique sont bonnes, et de nombreux consommateurs sont satisfaits d’un tel miracle de la technologie moderne.

Appareil, principe de fonctionnement

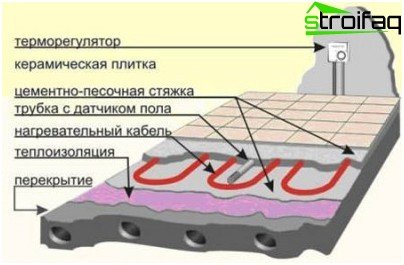

Les planchers chauffants électriques sont disposés assez simplement et il n’y a rien de compliqué en eux. La pose d’un sol isolé thermiquement est réalisée sur un matériau calorifuge spécifique, puis du mortier de ciment-sable est coulé, le matériau de sol sélectionné est posé sur la chape obtenue. La source de chaleur est un câble électrique..

En cas de surchauffe du câble, un court-circuit et la destruction de la couche isolante sont possibles. La réparation du plancher électrique est gênante car il est très difficile de déterminer l’emplacement exact des dommages. Par conséquent, vous ne devriez pas économiser sur son achat, mais choisissez un câble à chaleur spécifique élevée et respectez attentivement la distance entre les filetages lors de l’installation.

Le système de chauffage par le sol se compose d’une section de chauffage (tapis), d’un équipement de contrôle (le soi-disant thermostat avec un capteur de contrôle), d’accessoires pour faciliter l’installation (tube ondulé, ruban de montage) et d’une isolation thermique.

Choix: électrique ou eau?

Beaucoup de gens doutent et se demandent quelle est la meilleure solution: le chauffage au sol est-il électrique ou à eau? Pour ce faire, vous devez effectuer une description comparative des deux espèces et tout deviendra clair. Les qualités positives du chauffage au sol électrique dans cet article ont déjà été mentionnées, nous pouvons maintenant rappeler quelques inconvénients:

• les petits rayonnements électromagnétiques n’ont pas d’effet très positif sur l’atmosphère environnementale de la pièce;
• installation coûteuse (si elle n’est pas effectuée par vous-même).

Et maintenant, nommons les principaux inconvénients d’un plancher isolé thermiquement à l’eau:

• il y a un risque d’endommagement des communications lors de la pose de la chape. Par conséquent, la possibilité de fuite n’est pas exclue;
• si la pression dans le système d’alimentation en eau chute fortement, alors sans pompe, le travail d’un sol chaud est impossible;
• il ne peut pas être installé sans autorisation spéciale dans les appartements de la ville.

Et les principaux avantages incluent le faible coût de l’eau par rapport à l’électricité, et l’installation de planchers d’eau est moins cher.

Chacun décide par lui-même quelle option est la plus proche de lui et est guidé par ses critères personnels..

Types de chauffage au sol électrique

Quel plancher électrique est le meilleur? Avec un système de câble ou avec un thermomat, ou peut-être un plancher de film? Dans l’ensemble, ils diffèrent tous par la manière d’installation.

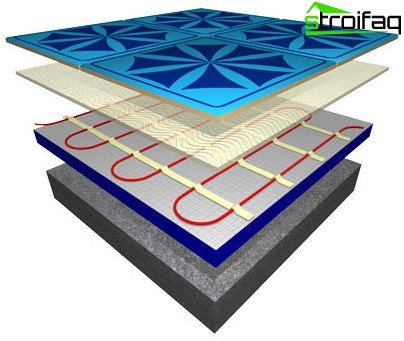

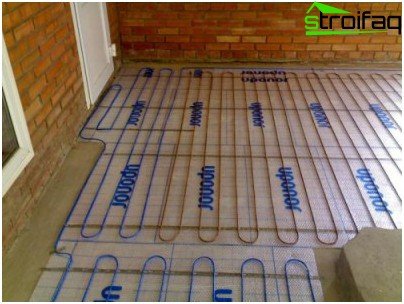

Système de câbles – une certaine longueur d’un câble chauffant avec une longueur donnée. Il est placé dans une chape ciment-béton ou dans une colle à carrelage avec un principe en zigzag ou en spirale (étape 6-12 cm).

Important: ce câble ne doit pas être coupé lors de l’installation.

Il existe deux types de câbles chauffants: le chauffage autorégulant et le continu. La première option est utilisée lors du chauffage du toit, et la seconde dans les « sols chauds ».

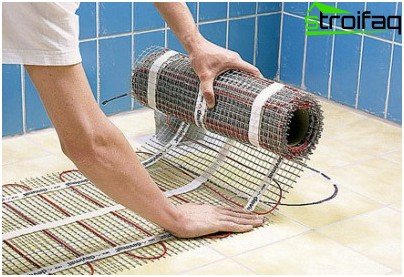

Thermomats – câble chauffant (fin) sur une maille renforcée. Ce type de chauffage au sol électrique est posé sur la chape finie dans une couche de colle à carrelage.

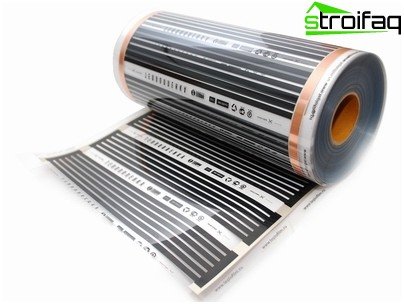

Chauffage par le sol en film – un film polymère mince (0,3-0,5 mm), la source de chaleur est de la pâte de carbone, qui y est scellée. Les caractéristiques de conception permettent de poser un tel plancher de film directement sous le revêtement de sol.

Si nous considérons tous les types, nous pouvons conclure que le sol en film est le plus polyvalent, car il convient aux carreaux, parquet, stratifié, linoléum, tapis.

Auto-assemblage par étapes

Il est temps de comprendre comment connecter un plancher chauffant électrique de vos propres mains. Chauffage au sol électrique assez souvent monté dans la salle de bain.

Et à juste titre, car ce n’est pas seulement un confort et un confort supplémentaires, mais aussi un avantage. Par exemple, des gouttes d’eau sèchent beaucoup plus rapidement sur le carreau, ce qui empêche la propagation et l’apparition de champignons.

Le type le plus populaire et le plus courant est le câble chauffant, donc l’article envisagera de connecter un plancher électrique chaud d’un tel.

Avant l’installation directe, la pièce est débarrassée des meubles, l’ancien plancher est démonté et la surface du sol est soigneusement préparée – elle est nivelée, les déchets de construction sont éliminés et une chape de ciment mince est faite si nécessaire..

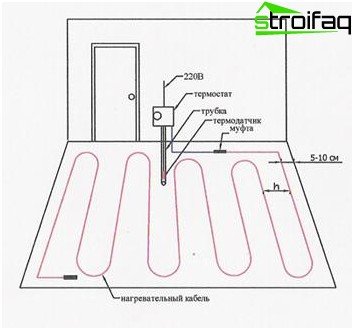

Plus loin sur le mur, un endroit est préparé pour l’installation d’un thermostat électrique, il ajustera la température du sol.

Important: si nécessaire, pour connecter le sol, vous devez équiper un câblage séparé.

Après la phase préparatoire, vous pouvez commencer à isoler et à poser le câble. Mais certains maîtres recommandent également la disposition de l’étanchéité, afin d’éviter la formation de condensation à proximité du câble chauffant. A cet effet, un film plastique est utilisé..

Pour l’isolation thermique, un matériau moderne est souvent utilisé – le penofol, il a un revêtement de feuille (14 microns), ainsi que de mousse de polyéthylène avec une couche auto-adhésive. C’est un matériau fin et léger qui se présente en rouleaux..

Penofol est posé avec la feuille vers le haut et les joints entre les rubans sont collés avec de la colle de montage spéciale. Lorsque l’isolation est posée, un treillis d’armature est posé dessus, qui effectue ces tâches:

• élimine la surchauffe du câble en contact avec la couche isolante;
• donne de la force à la solution qui remplira ensuite le sol.

Le câble est monté avec du ruban de montage fixé au sol. Une telle bande élimine les plis et maintient ainsi la distance nécessaire entre les boucles. Le fonctionnement normal du plancher électrique n’est pas possible sans l’installation d’un capteur de température.

Important: il faut envisager la possibilité de remplacer le capteur de température en cas de casse, mais sans détruire la chape béton.

A cet effet, il est généralement installé dans un tube spécial, et il est rempli d’une chape.

Assurez-vous de vérifier avant de remplir, une fois de plus l’installation correcte et la qualité des connexions sont examinées. Il ne doit pas y avoir d’erreurs, car il ne sera pas facile de les éliminer, vous devrez démonter la chape. Vous pouvez vérifier non seulement en appliquant une tension, mais aussi à l’aide d’un testeur. Les paramètres de ces mesures sont indiqués dans le passeport du produit.

Si tout est normal, vous pouvez verser une couche de chape de ciment de 3 à 4 cm d’épaisseur, dans ce cas, la coulée doit être uniforme, sans vides afin d’éviter la surchauffe et la défaillance du système de chauffage. Eh bien, maintenant il ne reste plus qu’à attendre que la chape sèche complètement.

Il est possible de poser le revêtement de sol après 4 jours, et un contrôle des performances est possible après 30 jours. Cette période est due à la dilatation thermique, si le plancher chauffant est allumé jusqu’à ce qu’il sèche complètement, des fissures et des vides se forment et ils sont très indésirables. Vous devez également vous rappeler que le câble chauffant ne rentre pas sous les meubles.

Le chauffage au sol électrique n’est pas un luxe, c’est une invention réussie et agréable que vous devez utiliser et profiter de la chaleur.
