Comment faire la protection contre la foudre d’une maison privée
La foudre possède une énorme force destructrice, qui est un gros problème pour l’humanité depuis les temps anciens. Il s’agit de l’un des phénomènes naturels les plus dangereux, qui menace la santé et la vie des personnes, ainsi que leurs biens. Avec le développement de la technologie et l’émergence de divers équipements sans fil, le risque de coups de foudre a augmenté. Dans le même temps, les développements scientifiques modernes le combattent avec succès. Lorsque des nuages d’orage approchent dans le ciel et que des éclairs le transpercent, une personne avertissante et intelligente n’aura pas peur d’eux, car il a déjà protégé sa maison des chocs directs. Ainsi, un bon hôte montrera certainement un intérêt pour la protection contre la foudre d’une maison privée, ne négligera pas cette invention simple et en même temps brillante de l’humanité.
Contenu
- La foudre est une véritable menace
- Types, principe de protection contre la foudre
- Dispositif de protection contre la foudre
- Paratonnerres: différents types
- Fonctions et fonctionnement du conducteur de descente
- Mise à la terre du système de protection contre la foudre
La foudre est une véritable menace
Il est important de connaître la nature de l’occurrence de la foudre. C’est la base du système de protection.
La foudre est non seulement fascinante, mais aussi un phénomène très fort et terrible. Il s’agit d’une impulsion de courant électrique résultant de l’accumulation de charge électrique dans les nuages d’orage. La force actuelle peut atteindre 200 000 A. Il est vrai que de tels éclairs sont très rares, le plus souvent il y a des éclairs d’une puissance allant jusqu’à 100 000 A. Sur le globe, jusqu’à 200 éclairs se forment chaque seconde. Et, bien que la probabilité d’un coup de foudre d’une seule maison soit très faible, il vaut mieux être prudent que de regretter plus tard. En passant à travers différents matériaux, une décharge électrique d’étincelles conduit à la formation d’énergie thermique, qui est la cause des incendies et des destructions. Ce phénomène est particulièrement dangereux pour les bâtiments en bois, et la plupart des maisons et chalets de banlieue sont construits à partir de ce matériau..
À cet égard, les propriétaires ont une question sur la nécessité de protéger la maison contre la foudre. Une protection contre la foudre d’une maison privée est nécessaire: elle protégera le logement du feu. De plus, le coût du système prendra une très petite part dans l’estimation de la construction.
Types, principe de protection contre la foudre
Il existe deux types de systèmes de protection contre la foudre:
- passif
- et actif.
Système passif – un système de protection traditionnel composé d’un paratonnerre, d’un conducteur de descente et d’une mise à la terre. Le principe de son fonctionnement est simple: un paratonnerre attrape une décharge, la dirige à l’aide d’un conducteur de descente vers une électrode de terre, qui l’amortit dans le sol. Il convient de considérer le matériau de la toiture et le type de toiture, de sorte qu’en fonction de ces caractéristiques, le type de protection contre la foudre est correctement sélectionné et sa fiabilité maximale.
Le principe de la protection active contre la foudre est le suivant: un paratonnerre ionise l’air qui l’entoure, interceptant une décharge de foudre.

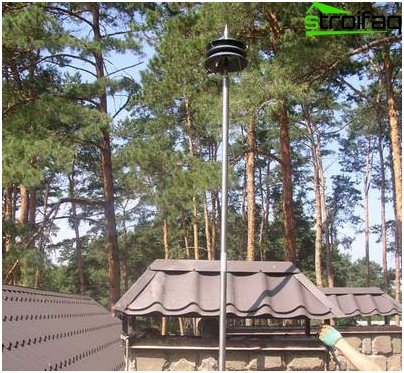

Le paratonnerre actif attire la décharge de la foudre
Les éléments restants du système de protection contre la foudre active sont les mêmes que le passif, mais son rayon d’action est beaucoup plus grand – jusqu’à 100 mètres. Dans ce cas, la protection est assurée non seulement la maison, mais aussi les bâtiments voisins. Une telle protection contre la foudre d’une maison de campagne est très courante dans de nombreux pays. Mais cela coûte plus cher qu’un passif.
Variétés de paratonnerres actifs
Dispositif de protection contre la foudre
La protection contre la foudre est une mesure de protection qui garantit la sécurité des bâtiments et la vie des personnes qui y vivent contre les effets néfastes d’un coup de foudre. Pour protéger un bâtiment contre la foudre, des paratonnerres sont utilisés.
Paratonnerre se compose de 3 éléments principaux:
- terminal;
- conducteur descendant;
- boucle de masse.
Paratonnerres: différents types
Il s’agit d’un conducteur métallique, qui est installé sur le toit de la maison pour recevoir une décharge de foudre. Il est important de l’installer au point le plus élevé du toit. Dans les cas où la maison est très grande ou a une structure complexe, il est judicieux d’installer plusieurs paratonnerres.
Le terminal aérien peut avoir différents types de conception:

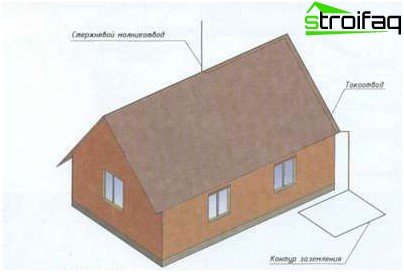

Le schéma du paratonnerre
- Épingle en métal 0,2-1,5 mètres de long, monté verticalement au point le plus élevé de la maison. Il peut s’agir d’une cheminée, d’un patin de toit ou d’un mât d’antenne de télévision. Il est en métal, moins sensible à l’oxydation à ciel ouvert – le cuivre ou, par exemple, l’acier galvanisé. La section transversale de ce type d’aérogare doit être d’au moins 100 m2 (si sa forme est ronde, un diamètre de 12 mm sera suffisant). Lors de l’utilisation d’un tube creux, l’extrémité vers le haut doit être infusée. Cette méthode convient à tous les types de toitures métalliques..
- Câble métallique, tendu sur deux supports en bois de 1 à 2 mètres de haut le long de la crête du toit. Pour rendre la conception plus fiable, des supports métalliques peuvent être utilisés, mais dans ce cas, ils devront être isolés du câble à l’aide d’isolateurs. Cette méthode est bien utilisée pour les toits en bois et en ardoise..

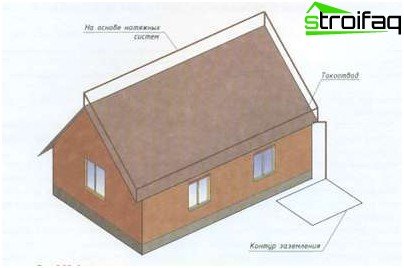

Le schéma d’un paratonnerre basé sur des systèmes de tension
- Maille de protection contre la foudre, fixé le long de la crête du toit de la maison, avec des conducteurs mis à la terre s’étendant sur toute la surface du toit, idéal pour les toits en tuiles.

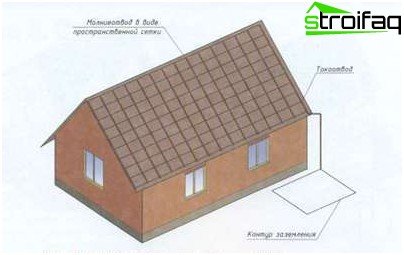

Le schéma d’un paratonnerre basé sur une « cellule spatiale »
C’est important de savoir! Les paratonnerres doivent être connectés à tous les objets métalliques sur le toit: ventilateurs, gouttières, escaliers.
Comme alternative à la construction d’un paratonnerre sur le toit, vous pouvez utiliser, par exemple, un arbre à proximité (s’il est, bien sûr, 10-15m plus haut que la maison). L’aérogare est montée sur le dessus de sorte qu’elle soit au moins un demi-mètre plus haute que la couronne.
En outre, la borne d’air est connectée au conducteur de descente.
Fonctions et fonctionnement du conducteur de descente
Un conducteur de descente fait partie d’un paratonnerre conçu pour détourner la charge de foudre du terminal aérien vers la boucle de masse. Il s’agit d’un fil d’acier de 6 mm d’épaisseur soudé à un paratonnerre qui, en liaison avec un paratonnerre, doit supporter une charge de 200 000 ampères. Il convient de noter que le soudage entre ces deux composants de la protection contre la foudre doit être très fiable afin d’exclure l’affaiblissement de la fixation ou l’écart entre eux (par exemple, de chutes de neige ou de vent fort).

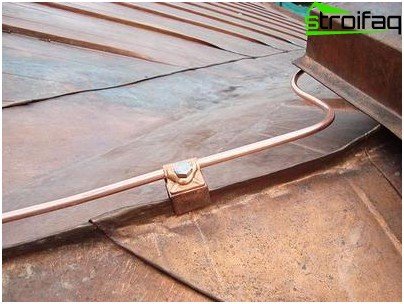

Conducteur de descente sur une maison en bois
Le conducteur de descente est abaissé du toit le long des murs, le clouant avec des supports, et envoyé au sol, à la boucle de terre. S’il y a plusieurs conducteurs de descente, ils sont posés le long des murs à une distance de 25 mètres les uns des autres et le plus loin possible des fenêtres et des portes. Il ne faut pas oublier qu’ils ne peuvent pas être fortement pliés (une décharge d’étincelles peut se produire et, par conséquent, une inflammation).
Fixation d’un conducteur de descente à un tuyau de descente
Selon les règles, le conducteur de descente doit être aussi court que possible, mais en même temps il doit être placé plus près des endroits les plus à risque: les bords des pignons, les saillies acérées, les lucarnes.

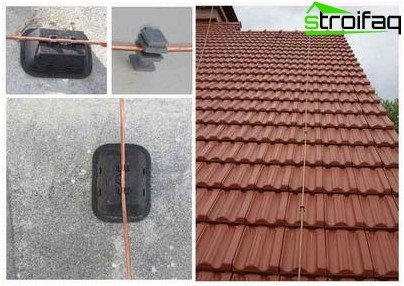

Montage du conducteur de descente sur le toit et les murs
Mise à la terre du système de protection contre la foudre
La mise à la terre de la protection contre la foudre est un dispositif qui assure un contact fiable du conducteur de descente avec la terre. Il s’agit d’un circuit normal (comme pour les appareils électroménagers): trois électrodes reliées entre elles et bouchées dans le sol. Eh bien, s’il est déjà disponible.
Selon les règles, la mise à la terre des appareils électroménagers et la protection contre la foudre doivent être courantes. Et si ce n’est pas encore fait, ce n’est pas si difficile à fabriquer – la conception de l’électrode de masse est assez simple.

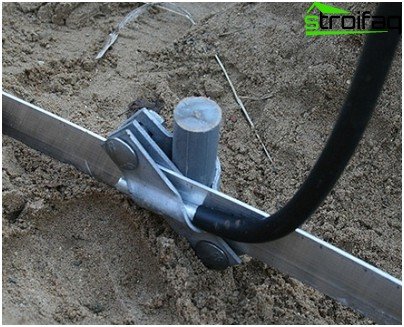

Dispositif de mise à la terre pour la protection contre la foudre
Pour ce faire, nous prenons du cuivre de section 50 mm2 ou de l’acier – 80 mm2. Nous creusons une tranchée de 3 m de long et 0,8 m de profondeur et enfonçons des tiges d’acier à ses extrémités (pas complètement). À l’aide d’acier et de soudure, nous relions ces deux tiges. Nous soudons un robinet à la maison à cette conception, à laquelle nous connectons un conducteur de descente. Peignez les points de soudure, puis enfoncez l’électrode de masse au fond de la tranchée.
C’est important de savoir! Selon les règles, le système d’électrodes au sol est placé à une distance d’au moins 1 mètre des murs et d’au moins 5 mètres des passerelles, du porche et des passerelles pour les piétons..
Méthodes de fixation des éléments du système
Les cordes et fils de paratonnerres, ainsi que les conducteurs de descente sont installés de 2 façons:
- en utilisant un système de tension;
- avec pinces à distance.
Le système de tension pour l’installation des paratonnerres est réalisé avec l’installation d’ancrages rigides à la base, sur les murs et sur le toit de la maison, entre lesquels un câble est tendu. Ils sont équipés de pinces de tension spéciales. La distance entre les ancres peut aller jusqu’à 20-30 mètres. Sur un toit plat, ces paratonnerres sont équipés d’éléments de distance (par exemple, des supports en plastique) qui les maintiennent au-dessus de la surface du toit (à une certaine distance).

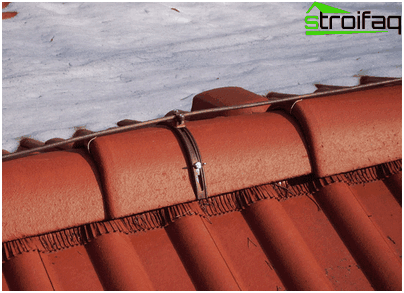

Sur les murs et sur les toits plats, des pinces angulaires et autobloquantes sont utilisées, qui sont fixées avec des chevilles. Sur les toits escarpés de maisons recouvertes de carreaux de céramique, il est beaucoup plus difficile de fixer les pinces. Il utilise des clips de faîtage qui s’adaptent en forme et en taille à la tuile faîtière. Soit dit en passant, ces pinces peuvent être sélectionnées dans la couleur des tuiles, afin de ne pas gâcher l’apparence du toit lors de la protection contre la foudre.
Terminal de ventilation au plafond
Les paratonnerres et les conducteurs de descente doivent être connectés entre eux, ainsi qu’avec les éléments de la maison à l’aide de pinces à vis spéciales, qui sont en laiton, en cuivre ou en acier galvanisé.
Connexion de la borne d’air au conducteur de descente à l’aide d’une pince en cuivre
Quelques conseils de protection contre la foudre
Chaque année, avant le début de la saison des orages, il est nécessaire d’inspecter toutes les parties du paratonnerre et leurs emplacements de montage afin que, si nécessaire, les remplacer et les peindre.
Tous les 3 ans, il est nécessaire de vérifier le bon fonctionnement des connexions, nettoyer les contacts, resserrer les connexions fragilisées ou les remplacer.
Tous les 5 ans, vous devez ouvrir les électrodes de mise à la terre, vérifier la fiabilité de leur connexion, ainsi que la profondeur de corrosion. Si la section d’une pièce rouillée diminue de plus d’un tiers, elle doit être remplacée.
Nous avons décrit le système de protection contre la foudre le plus simple mais éprouvé d’une maison privée. Et, bien qu’à l’heure actuelle la protection contre la foudre pour les maisons privées ne soit pas prévue par les projets d’approvisionnement en électricité (il n’est pas nécessaire de la mettre à disposition au moment de la mise en service de la maison), chaque propriétaire décide de la faisabilité de son installation..
