Bain de terre
Aujourd’hui, la mise à la terre de la salle de bain est devenue un sujet brûlant. Auparavant, personne n’avait mis à la terre dans la maison, car il n’y avait pas un tel besoin. Au fil du temps, ce problème est devenu aigu, car de nombreux objets métalliques et appareils électriques sont apparus dans chaque salle de bain. À propos, la source du danger accru est la baignoire elle-même, donc la mise à la terre de la baignoire est la clé de votre sécurité!
Contenu
- Qu’est-ce que la mise à la terre?
- La pertinence de la sécurité
Qu’est-ce que la mise à la terre?
En règle générale, les équipements électriques modernes ont des rainures métalliques pour la mise à la terre. La mise à la terre est une protection spéciale qui retire l’électricité lorsque du courant apparaît sur le boîtier de l’appareil, puis la ramène au sol. Chaque personne au moins une «frappe» légèrement sur le corps de l’équipement électrique. Cela se produit souvent lorsque vous travaillez avec un ordinateur, une machine à laver ou pendant l’approvisionnement en eau chaude, lorsqu’une panne d’un dixième d’un ancien réservoir fait passer un courant électrique dans l’eau.

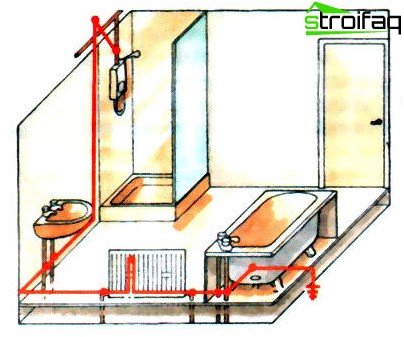

Principe de mise à la terre
Tout cela se produit, comme vous le comprenez, car notre câblage électrique dans l’appartement, et en particulier dans la salle de bain, est conçu sans tenir compte des mesures de sécurité applicables. Mais lorsque la mise à la terre fonctionne, les pannes actuelles du boîtier ne se font pas sentir. La mise à la terre est également utilisée à des fins de protection contre la foudre et pour éviter les conséquences négatives en cas de coup de foudre.
La pertinence de la sécurité
L’eau est un excellent conducteur de courant, donc l’électricité et l’eau forment une combinaison très dangereuse pour les humains. Les salles de bain pour cette raison sont connues comme les endroits les plus dangereux de la maison..
Là où il y a trop de produits d’installation et de tuyaux métalliques en combinaison avec des conditions d’humidité élevées, afin d’éviter les accidents, il est nécessaire de respecter les règles d’installation électrique de la manière la plus stricte.

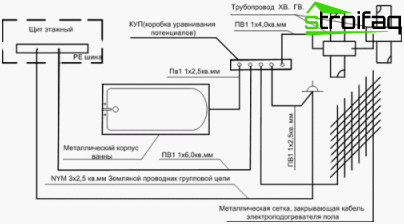

Schéma de mise à la terre de la salle de bain
Les objets métalliques qui ne sont pas liés à l’électricité (éviers, tuyaux de drainage et d’eau, conduites d’eau chaude centrale, radiateurs, baignoires) peuvent entraîner des conséquences fatales si un fusible ou un autre fusible saute. Par conséquent, beaucoup s’intéressent à la façon de faire la mise à la terre dans la salle de bain et de prévenir l’apparition de tensions dangereuses sur les composants métalliques de l’installation.
Auparavant, ce problème était résolu comme suit: ils reliaient le corps de la baignoire à une colonne montante de plomberie ou d’égout. Et aujourd’hui, le faire coûte plus cher! Si les voisins ci-dessous, dans les limites de leur propre appartement, échangent une colonne d’eau en acier ou une colonne d’égout en fonte pour une installation en plastique, cela ne signifie en aucun cas la mise à la terre de la salle de bain. Il s’agit d’une augmentation de la surface du condensateur avec toutes les conséquences qui en découlent..
Règles de mise à la terre
Conformément aux règles de câblage, il est nécessaire que la baignoire soit connectée à l’aide d’une connexion spéciale au bus de mise à la terre, qui est situé sur le panneau de distribution d’entrée. Une telle connexion est appelée un cavalier de mise à la terre. Et vous devez effectuer cette procédure dans n’importe quelle salle de bain, quel que soit l’équipement électrique situé dans la pièce.

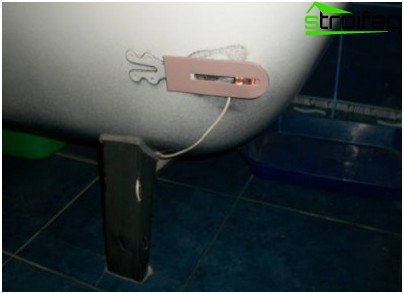

Connexion de mise à la terre à la salle de bain
Mise à la terre de la baignoire à l’ancienne
De nombreux appartements ont encore des baignoires soviétiques. Si le bain est un ancien modèle, sa mise à la terre doit être effectuée comme suit. Percez un trou dans le pied de la baignoire et utilisez un écrou, un boulon et une rondelle pour fixer le cavalier de mise à la terre.
Le fil toronné est vissé au pied de la salle de bain et, d’autre part, à un distributeur spécial, qui relie également tous les autres fils provenant d’objets métalliques dans la pièce – tuyaux, drains, boîtiers d’instruments. Le distributeur peut être monté sur le mur de la salle de bain dans un endroit arbitraire. Mais dans tous les cas, il doit être amené au bus de mise à la terre commun du blindage, qui se trouve à l’entrée.
Si l’appartement dispose d’une baignoire en fonte
Les baignoires modernes en métal sont fabriquées avec un lobe spécial. Et la mise à la terre du bain en fonte ressemble à ceci. Un fil de terre doit être connecté à la cosse de mise à la terre, la section exposée du câble est pré-serrée entre les rondelles à l’aide d’un écrou et d’un boulon.
Si la salle de bain est équipée d’équipements électriques tels qu’une douche avec chauffage instantané de l’eau ou un chauffe-eau, elle doit également avoir un cavalier de mise à la terre fiable réalisé sous la forme d’une connexion de composants métalliques – un corps avec des tuyaux mis à la terre.
Baignoire avec mise à la terre en acrylique
La vraie tendance du 21e siècle est une baignoire en acrylique. Ces baignoires sont légères et pas trop chères. Ils, comme d’autres produits, ont besoin d’une mise à la terre, malgré le fait que l’acrylique soit un diélectrique. Premièrement, l’acrylique est de deux types – coulé et extrudé. Ce dernier matériau ne tient pas bien, et les baignoires qui en sont faites sont nécessairement équipées d’un cadre métallique qui nécessite une mise à la terre.
Deuxièmement, la mise à la terre du bain acrylique est effectuée pour éliminer l’électricité statique: si vous collectez de l’eau dans le bain à partir d’acrylique diélectrique, de toute façon l’élément statique sera présent. Et si la surface du bain acrylique n’est pas petite, alors il est complètement capable d’accumuler une grande charge électrique.

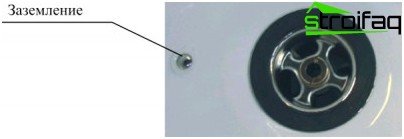

Baignoire avec mise à la terre en acrylique
Mise à la terre du nouveau jacuzzi
Le succès étonnant d’aujourd’hui bénéficie de bains à remplissage électrique – un jacuzzi. Tout bain à remous est alimenté par l’électricité. Il doit être connecté à un réseau électrique ayant une tension de 220 ± 10% watts et une fréquence de 50 hertz.
Pour connecter la baignoire, une prise de terre séparée est requise – une prise spéciale pour les salles de bains avec des volets en plastique verrouillables pour la prise et une troisième prise, qui joue le rôle de mise à la terre. De telles sorties ne permettent pas à l’eau de s’éclabousser à l’intérieur et ne provoquent pas de court-circuit, c’est pourquoi elles sont appelées étanches.
La sortie est généralement installée sur le mur – à une hauteur d’environ 30 centimètres du sol ou à 50 centimètres du côté extérieur du jacuzzi afin d’empêcher l’eau de pénétrer. La montée est effectuée par un fil séparé en double isolation avec une section recommandée de 3 par 2,5 mm2.
Pour éviter d’endommager l’équipement électrique en raison de surtensions, il est nécessaire d’installer une machine automatique conçue pour une charge de 16 ampères, et un RCD, qui a une valeur différentielle de 0,03 A. L’installation de la machine et du RCD est effectuée à l’extérieur de la salle de bain.
Prises de bain avec rideau
Attention! N’utilisez pas le jacuzzi avec une prise qui n’a pas de connexion à la terre. De plus, le bain ne peut pas être mis à la terre par le biais de chauffage, d’égouts et de plomberie. Il est strictement interdit d’effectuer des travaux de maintenance lorsque la baignoire est connectée au réseau électrique et d’utiliser le spa avec un cordon d’alimentation endommagé et une masse défectueuse.
Sélection et acheminement des fils
Les règles d’installation électrique déterminent la taille du conducteur, qui doit être utilisé comme cavalier de mise à la terre dans différents cas dans le but de minimiser le coût des travaux d’installation électrique. Dans la maison, il est habituel d’utiliser un câble multiconducteur rigide, qui a une section transversale de 6 millimètres carrés, en vert avec une isolation en PVC jaune. Cette section est suffisamment grande pour assurer la sécurité électrique de la salle de bain. Si une baignoire avec eau courante de chauffage est connectée à l’aide d’un tel fil, la connexion doit être effectuée via un dispositif de protection contre les surintensités.

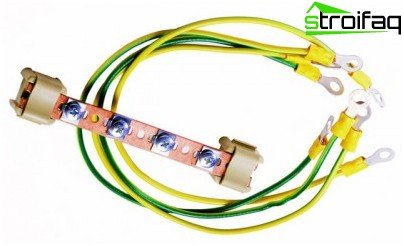

Kit de câble de mise à la terre
Le plus souvent, l’acier est choisi en position économique pour les électrodes de mise à la terre, bien qu’il soit autorisé à utiliser de l’acier dans une gaine de cuivre ou en général du cuivre. Le câble de mise à la terre doit mesurer au moins 2 mètres de long. Cependant, il ne faut pas oublier que plus le câble est court, moins il risque de se casser. Par conséquent, il vaut la peine de considérer attentivement le moment d’approcher la sortie de câblage vers l’équipement électrique. De plus, les conducteurs de mise à la terre ne doivent pas être revêtus, ce qui affecte le contact électrique.
Pour des raisons esthétiques, il est recommandé de poser un cavalier derrière le panneau de la baignoire, dans le meuble vasque ou sous les lames de plancher. Vous pouvez également poser le fil sous le plâtre ou à l’intérieur des vides du mur comme le câblage habituel.
Il existe différentes opinions concernant la nécessité de mettre à la terre la salle de bain, cependant, si vous faites attention à votre santé et votre sécurité, il vaut mieux ne pas négliger ce moment. Pour éviter les chocs électriques causés par le contact avec la baignoire, vous devez la mettre à la terre. En effet, en cas de force majeure, seule la mise à la terre sauvera la vie d’une personne.
