Escalier en colimaçon bricolage – conception ergonomique et auto-assemblage

Escalier en colimaçon bricolage

Dans une petite maison de campagne ou un appartement à deux niveaux, de beaux et compacts escaliers en colimaçon restent souvent le seul moyen de déplacer les gens entre les étages. Mais dans une maison spacieuse, un escalier en colimaçon soigné de vos propres mains deviendra une alternative à la porte d’entrée avec un pont reliant entre eux des locaux résidentiels de différents étages, ainsi que ceux situés au sous-sol ou dans le grenier du bâtiment. Elle perd un peu dans le confort d’un escalier direct, mais occupe une surface utilisable beaucoup moins précieuse, elle nécessite moins de matériaux de construction à construire, mais avant de faire vous-même un escalier en colimaçon, vous devez comprendre plusieurs règles pour la construction de ces structures.

Contenu

• Types et options de conception des escaliers en colimaçon
• Comment ne pas mal calculer la taille lors de la conception?
• Comment calculer le design et le rendre ergonomique?
• Caractéristiques technologiques de l’auto-assemblage

Types et options de conception des escaliers en colimaçon

Du point de vue de l’attrait extérieur, on ne trouve guère d’élément intérieur plus brillant que les escaliers en colimaçon: les photos de beautés fantaisistes se tortillant à partir d’une variété de matériaux ne laissent personne indifférent. Ici, en bois traditionnel et en pierre pleine, et des escaliers en colimaçon forgés ajourés et des conceptions exotiques en verre transparent ou en plastique brillant – tout le monde est libre de choisir selon le goût, le style intérieur, l’imagination et les possibilités financières.

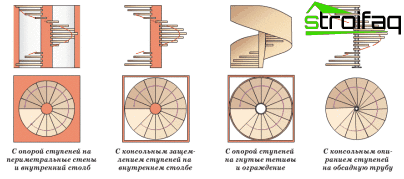

Mais, malgré une conception aussi diversifiée des escaliers en colimaçon, ils peuvent être structurellement divisés en quatre types principaux:

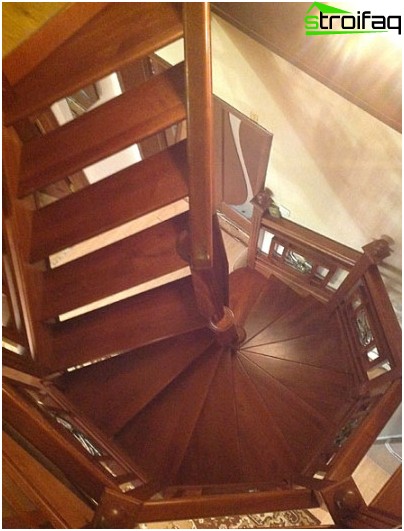

1. Un escalier en colimaçon, dont les marches en forme de coin reposent avec l’extrémité large sur les murs environnants et étroites – sur la colonne de support centrale ou le pilier en pierre, en bois ou en fragments de marches épaissis. Les marches sont souvent fixées aux murs sur des boulons, mais il existe des options sur les cordes d’arc en spirale ou les tresses.

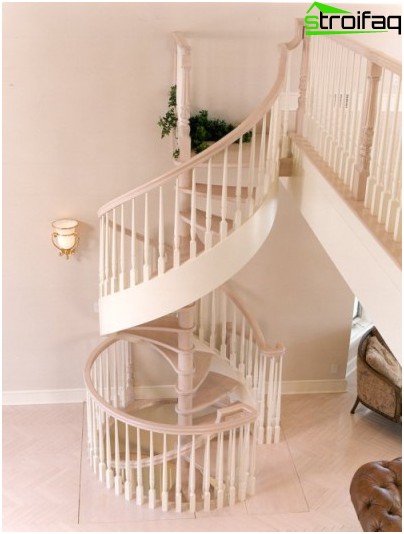

2. Un escalier en colimaçon indépendant éloigné des murs avec des marches en porte-à-faux sur un pilier de soutien central monolithique.

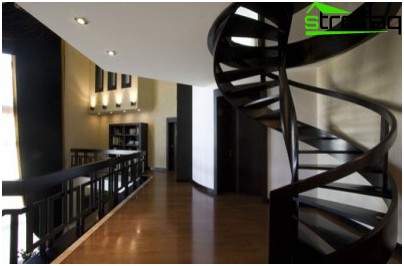

3. Escalier en colimaçon sans pilier central. Les marches sont soutenues par des cordes d’arc incurvées en spirale ou kosour, qui passent en douceur dans la rampe de support. C’est une construction d’escalier en colimaçon très belle, sophistiquée, mais aussi la plus difficile à fabriquer, nécessitant l’expérience et le professionnalisme d’un artisan .

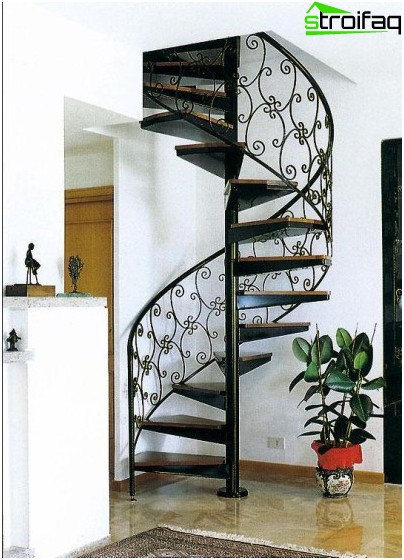

4. Un escalier en colimaçon avec une tige de support centrale, en règle générale, représentant un tuyau en acier à paroi épaisse ou en amiante-ciment d’un diamètre d’au moins 50 mm. Il s’agit d’une construction d’escalier traditionnelle, la plus courante, facile à fabriquer et fiable en fonctionnement. Après l’installation, le pilier central et les escaliers peuvent être peints ou finis avec du bois, de la céramique, etc..

Compte tenu des particularités de fabrication et d’installation, un escalier en colimaçon en métal ou en bois avec ses propres mains est la meilleure option pour un propriétaire qualifié qui cherche à équiper sa maison sans assistance. Sur des sites Internet spécialisés, vous pouvez trouver des conceptions prêtes à l’emploi d’escaliers en colimaçon, que vous pouvez utiliser pleinement en faisant les calculs nécessaires pour lier la structure à votre pièce spécifique.

Comment ne pas mal calculer la taille lors de la conception?

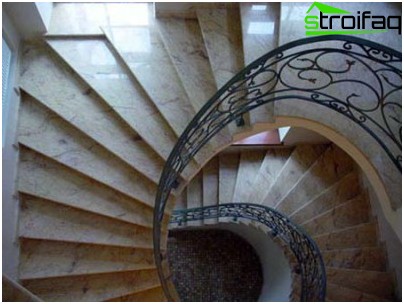

Il est connu par la pratique que les escaliers en colimaçon avec une largeur de travée d’au moins 800-900 mm sont les plus pratiques à utiliser. C’est-à-dire que le diamètre de toute la structure de l’escalier doit être d’au moins 2000-2200 mm, en tenant compte du diamètre du pilier central et de la largeur de la cage d’escalier dans le sol, dans laquelle l’escalier et ses garde-corps avec mains courantes doivent entrer librement. En termes de conception d’escalier en colimaçon peut avoir une forme ronde, polygonale, ovale et même rectangulaire.

Dans les bâtiments résidentiels à faible intensité de circulation, le diamètre des escaliers en colimaçon auxiliaires menant au sous-sol ou au grenier est tout à fait acceptable dans la plage de 1400-1500 mm avec une largeur de bande de roulement de 550-600 mm. Faire un escalier en colimaçon d’un diamètre supérieur à 3000 mm n’est pas conseillé: avec une taille d’ouverture appropriée, il est préférable d’installer un escalier de marche plus confortable et plus sûr.

Remarque!

La conception de l’escalier avec des marches montées sur le support central est la moins chère, et le dispositif d’un escalier en colimaçon avec les marches attachées à des cordes d’arc recourbées courbées en spirale est plus compliqué à réaliser et coûtera beaucoup plus cher.

Comment calculer le design et le rendre ergonomique?

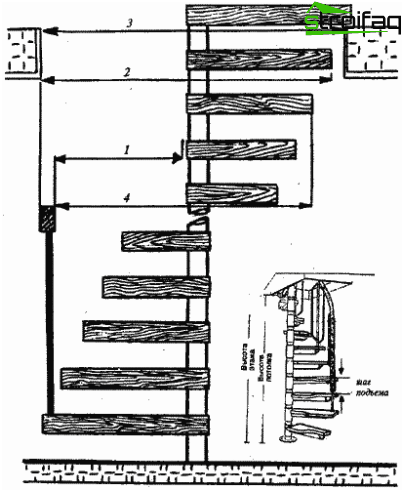

Si un escalier en colimaçon est utilisé comme principal, la largeur de sa portée de moins de 800 mm n’est pas souhaitable, car il ne permettra pas à deux personnes marchant l’une vers l’autre de se disperser. Lors du calcul de la taille et du nombre d’étapes de marche, les mêmes principes sont utilisés que pour des calculs similaires pour les escaliers à marche directe:

• la profondeur de la marche dans la ligne médiane n’est pas inférieure à 200 mm;
• profondeur d’une marche à une distance de 150 mm d’une crémaillère de support – pas moins de 100 mm;
• la profondeur de la marche dans la partie large au bord de l’escalier ne dépasse pas 400 mm;
• le diamètre de l’escalier – 1300 – 3300 mm;
• diamètre du passage le long du bord intérieur de la balustrade – 1200-3200 mm;
• largeur de marche – 530 – 1430 mm;
• le diamètre de l’ouverture dans le plafond – 1300 – 3300 mm.

Un paramètre de conception important dans la conception d’un escalier en colimaçon est une hauteur confortable pour une personne. Nous donnons un calcul pour une échelle d’une hauteur de 3000 mm et d’une largeur de marche de 800 mm.

Le diamètre de l’escalier est égal à deux fois la largeur de la marche plus le diamètre de la colonne de support (200 mm):

D = 800 x 2 + 200 = 1800 mm

Le rayon de la montée est égal à la somme de la moitié de la largeur de la volée d’escalier et du rayon du support:

Rn = 400 + 100 = 500 mm

En utilisant la formule de la circonférence du cours de géométrie de l’école et la valeur moyenne de la profondeur de la bande de roulement de 200 mm, à savoir en divisant la longueur de la trajectoire de mouvement par la profondeur de la bande de roulement, nous calculons le nombre de marches en un tour de la structure de l’escalier:

L = 2 πr: 200 = 2 x 3,14 x 500: 200 = 17,2

En arrondissant la valeur obtenue, nous déterminons qu’un tour de l’escalier en colimaçon doit comprendre 17 marches. Le plus souvent, l’escalier se compose d’un tour, mais peut contenir plusieurs.

La hauteur de marche ergonomique est calculée de telle sorte que la hauteur totale d’un tour de la spirale offre un mouvement pratique et sûr d’une personne de grande taille. Pour calculer la hauteur de 180 cm, ajoutez les 20 cm opérationnels et divisez par le nombre de marches en un tour. La hauteur de marche calculée est obtenue:

h = 2000: 17 = 120 mm

Nous déterminons le nombre de marches requis pour un escalier en colimaçon d’une hauteur de 3000 mm:

n = 3000: 120 = 25

Ainsi, pour assurer un déplacement confortable, un escalier en colimaçon d’une hauteur de 3000 mm et d’une largeur de marche de 800 mm doit contenir 25 marches d’une hauteur de 120 mm.

Quelques règles utiles qui rendront l’escalier en colimaçon durable, sûr et pratique:

• L’exclusion de la conception de l’escalier en colimaçon des contremarches augmente sa sécurité, car la jambe est fermement soutenue par la marche et ne glisse pas, même dans une partie étroite.
• Avec une hauteur de passage d’au moins 2000 mm, un mouvement confortable et sûr, même d’une personne très grande, est assuré.
• Pour placer et fixer de manière rigide la jambe de support d’un escalier en colimaçon, vous devez choisir un endroit qui peut supporter le poids de la structure et au moins deux à trois personnes.
• Le placement des marches avec un chevauchement de plusieurs centimètres les unes par rapport aux autres offre un confort de mouvement et renforce également la structure entière en installant un support entre les bords avant et arrière de la partie étendue de deux marches adjacentes.

Caractéristiques technologiques de l’auto-assemblage

Armé de calculs, vous pouvez acheter dans le magasin des pièces de marches de tailles standard 400 x 800 mm ou 300 x 1100 mm et une épaisseur de 40 mm, en couper des marches en forme de coin conformément au projet et procéder à l’installation des escaliers. Vous devez d’abord installer et fixer fermement la colonne de support, puis corriger les étapes dessus.

Pour ceux qui ne font pas confiance aux calculs effectués indépendamment, il existe une option plus pratique – des escaliers en colimaçon préfabriqués prêts à l’emploi de fabricants nationaux ou étrangers, qui sont facilement assemblés selon les instructions du fabricant.
