Escaliers modulaires
La construction d’un manoir ou d’une maison de ville de banlieue de 2 à 3 étages, même d’un petit grenier, rend nécessaire la construction d’un escalier. Le design, offrant un mouvement confortable et sûr, remplit en même temps une fonction décorative. Les exigences naturelles pour cela ne sont pas seulement l’esthétique et la fiabilité, mais aussi la capacité de créer la configuration optimale. Parce que la plupart des gens préfèrent installer des modules escalier menant au deuxième étage ou dans le grenier: ils correspondent à la liste complète des demandes des consommateurs. De plus, il est possible de construire un élément architectural simple constitué de modules sans recourir aux services de constructeurs.
Contenu
- Raisons de la popularité – Aperçu des avantages
- Variétés de construction et différentes méthodes d’assemblage
- Qu’est-ce qu’un escalier modulaire?
- Types de modules et leurs différences
- Types de supports pour escaliers modulaires
Raisons de la popularité – Aperçu des avantages
Les escaliers modulaires ont été inventés dans les années 80 du siècle dernier en Italie. Après avoir commencé sur le marché intérieur, ils ont presque immédiatement commencé à déplacer activement les analogues massifs du béton et d’autres matériaux.

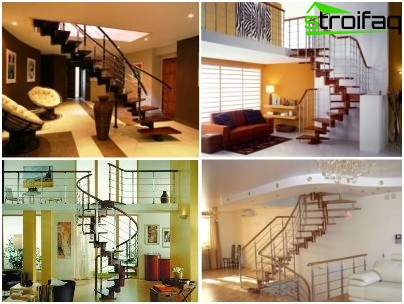

Les escaliers modulaires au deuxième étage, dans le grenier ou dans le salon, sont construits dans des hôtels particuliers de banlieue destinés à la résidence permanente, dans des appartements à deux niveaux, dans des datchas
Une explication raisonnable de la popularité est dans la liste des avantages, ceci:
- abordable pour la plupart des concitoyens;
- la capacité d’installer de façon indépendante, de construire des escaliers modulaires de vos propres mains, sans les compétences et aucune expérience;
- compatibilité réussie avec la grande majorité des matériaux de finition et des éléments intérieurs;
- la possibilité d’assembler à partir de modules une ligne droite, en forme de U, à vis, angulaire et de conception combinant plusieurs configurations;
- disposition des pièces avec n’importe quelle hauteur de plafond.

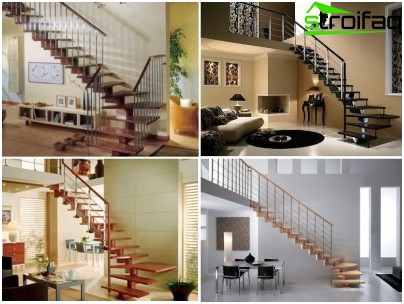

Escaliers modulaires – photo des options d’utilisation de différents composants: marches, éléments de clôture, mains courantes
Le principe modulaire permet aux propriétaires de choisir l’option de mains courantes et d’éléments supplémentaires qui leur est optimale, dans un certain nombre de modifications, il vous permet de varier la hauteur des marches, en ajustant cette taille aux paramètres physiques des utilisateurs.

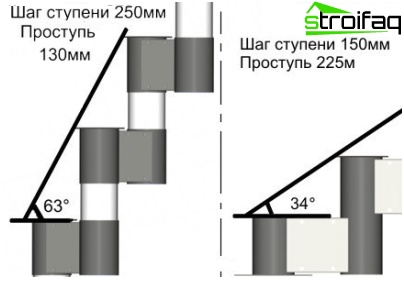

Les constructions modulaires peuvent être ajustées aux paramètres physiques des utilisateurs en variant les tailles de pas et les marches
Variétés de construction et différentes méthodes d’assemblage
Élégant, vous pouvez dire, un escalier modulaire élégant pour une maison de campagne – la meilleure option, combinant la force avec des économies d’espace raisonnables. Les systèmes universels conviennent à l’aménagement de pièces à vivre présentables ainsi que de locaux domestiques. Ils sont attirés par la simplicité de conception et la technologie de montage simple.
Qu’est-ce qu’un escalier modulaire?
«Modulaire» est un mot définissant caractérisant expressivement un concept. Un système modulaire est assemblé à partir de pièces compatibles, dont la première et la dernière sont fixées aux plafonds et supportent toutes les charges de la charge principale. Entre eux, il y a un cadre métallique solide (chaîne ou inclinaison vertébrale), il est conçu pour les étapes de montage.

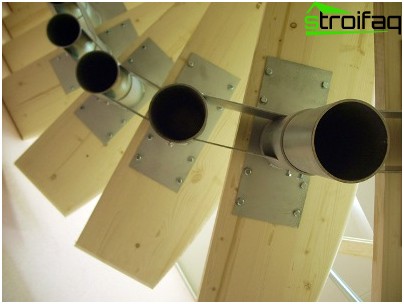

Ensemble d’escalier modulaire: vue de dessus pour comprendre le principe de connexion modulaire
Remarque. Sur le premier module attaché à la base ou au palier, une étape «guide» est nécessaire.
Le calcul du nombre de modules moyens est effectué en fonction de la distance entre les étages, des paramètres géométriques de la structure et de l’angle d’inclinaison donné, selon lequel l’installation d’un escalier modulaire avec une géométrie en U, droite ou angulaire sera effectuée. La hauteur de la structure à vis est calculée uniquement en fonction de la distance entre les sols.
Types de modules et leurs différences
Pour réaliser des joints modulaires, des tuyaux en alliages d’acier lourds sont utilisés. En fait, l’étape la plus cruciale est la construction du cadre, c’est-à-dire l’installation séquentielle, la combinaison et la fixation soigneuse des pièces modulaires et des supports dans une sorte de « faîtage ». Les marches sont fixées à un cadre correctement monté, pour la production de bois à la fois coûteux et bon marché. Ensuite, les balustres et les mains courantes sont montés, ils peuvent également être faits de matériaux coûteux ou économiques.

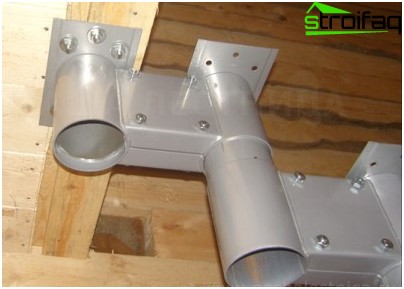

Un module est un composant d’un corps d’arête qui est séquentiellement assemblé à partir de ces éléments et ressemble à une arête
L’assemblage de haute qualité d’un escalier modulaire garantit la durabilité du service de construction et la sécurité de fonctionnement. Ce processus nécessite un respect scrupuleux du briefing attaché à l’ensemble fini et une exécution responsable. Il existe trois types de modules pour la construction d’escaliers, en fonction de l’assemblage et de la connexion effectués.

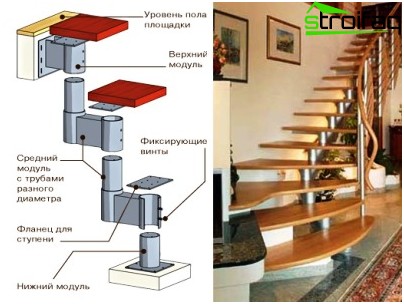

- Module coulé ou soudé, sur deux côtés opposés de tuyaux de diamètres différents et de hauteurs différentes. Après avoir combiné le tuyau long d’un module avec le tuyau court de l’élément suivant et l’avoir installé dans la position requise par les utilisateurs, la connexion est fixée en serrant les vis.
Escalier modulaire pour résidence d’été, maison de campagne avec vis de fixation

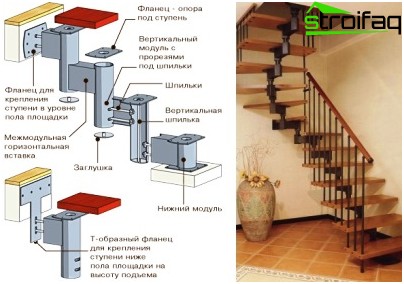

- Un module composé de deux composants distincts: une pièce soudée avec deux tuyaux courts sur les côtés et un tuyau long équipé d’une bride (plaque plate) pour fixer la marche. Sur le cavalier de la pièce avec deux tuyaux latéraux, il y a des trous pour serrer les boulons. Le plus souvent, un escalier en colimaçon modulaire est construit selon ce schéma, car des modules similaires peuvent être tournés les uns par rapport aux autres, comme vous le souhaitez.

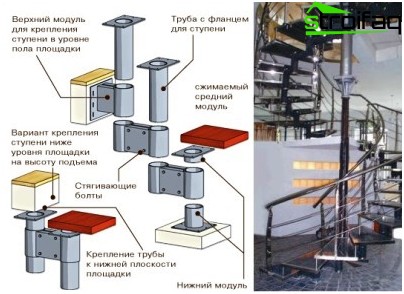

Conception avec modules serrables – la meilleure option pour la construction d’un escalier en colimaçon
- Un module d’un grand nombre d’éléments individuels qui n’ont pas de soudures. Les pièces sont interconnectées à l’aide de tiges filetées. C’est l’option la plus difficile à installer, mais la plus esthétique, car tout le matériel est caché à l’intérieur du kosour.
Un kosour modulaire, dont les éléments sont reliés par des goujons, dont toutes les attaches sont cachées
Il existe également des systèmes modulaires en bois, dont les composants symétriques sont équipés de trous des deux côtés pour y installer des poteaux métalliques.
Types de supports pour escaliers modulaires
Les escaliers modulaires universels en métal doivent avoir des supports, qui sont utilisés comme:
- supports de tuyauterie intermédiaires basés sur la base, ils sont installés tous les 4 à 7 modules, selon les caractéristiques de conception;
- supports, qui sont montés sur le mur de support.

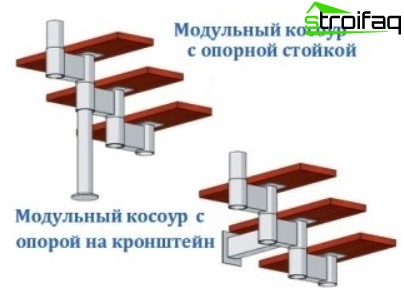

Le cadre de l’échelle modulaire doit avoir des pieds de support ou s’appuyer sur le support
Ne pas utiliser de supports uniquement lorsqu’un bord de la marche repose sur le mur auquel elle est fixée à l’aide d’un coin ou d’une ancre.
Nous approfondissons les détails des travaux d’installation
Lors du choix des escaliers modulaires pour les chalets d’été, les propriétaires préfèrent principalement les structures à vis qui occupent un minimum d’espace utilisable. La technique de leur construction ne peut pas être qualifiée d’extrêmement simple, mais une personne qui sait utiliser un instrument, une tête et des instructions pour faire face à l’installation peut le faire. Cependant, pour la mise en œuvre de l’assemblage, il aura besoin d’un partenaire. Séquence de travail:
- Déterminez l’emplacement du support central, qui est une tige verticale. Pour ce faire, tirez en diagonale deux cordons dans l’ouverture de l’étage supérieur, vers lequel l’escalier doit conduire. Un fil à plomb descend du point de leur intersection, il indiquera l’emplacement d’installation de la bride de poussée (conception II).
- Nous montons une bride persistante, dont le centre devrait coïncider avec le point trouvé. La fixation se fait avec des vis fixées au kit à travers les trous prévus à cet effet.
- Déterminez la position de la première étape « guide », en la plaçant d’abord sur le sol. Après cela, la marche doit être placée sur la bride fixe avec le balustre déjà installé dessus. Ensuite, nous insérons la tige de support centrale dans la bride à travers le premier étage.
Attention. L’installation verticale de la tige centrale doit être vérifiée après l’installation de la première et de chaque étape suivante.

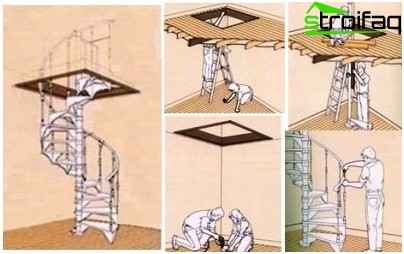

Montage d’une structure à vis modulaire: le premier point d’installation de la bride inférieure avec le module est recherché en croisant les cordons en diagonale et à l’aplomb
- La prochaine étape sur la tige verticale doit être mise et aider à abaisser le partenaire situé dans l’ouverture du sol. Plus loin dans une séquence similaire. Toutes les marches doivent être fermement vissées à la place spécifiée par le fabricant..
- Après avoir terminé l’installation du nombre total de marches, nous montons le palier sur la tige et le fixons aux murs de l’ouverture.
- Les touches finales – fixation des éléments de la clôture, des mains courantes et du décor, le cas échéant.
Les photos compactes des escaliers modulaires se manifestent dans une variété de variations. Peut-être, en général, il n’y a pas de tels locaux qu’il est impossible de les équiper de leur aide. En respectant soigneusement tous les points des instructions, chacun peut fournir un escalier fiable et solide à sa maison de campagne.
