Qu’est-ce qu’une surtension et tout ce qui concerne sa protection: méthodes et dispositifs de protection

Qu’est-ce qu’une surtension et tout sur sa protection

Que nous vivions dans une ville ou dans un village n’a pas d’importance. Dans tous les cas, nous utilisons tous de l’électricité. Cet éclairage et divers appareils électroménagers ont été conçus pour rendre notre vie plus confortable. Cependant, dans notre réseau, la tension n’est pas toujours égale, capable de maintenir un fonctionnement stable des équipements électriques. Au contraire, lorsque la tension dépasse les normes connues, des pannes d’équipements, notamment électroniques, sont possibles. C’est pourquoi la protection contre les surtensions devient de plus en plus nécessaire, d’autant plus que la plupart des appareils modernes se distinguent par leur prix et leur valeur considérables..

Contenu

• Fluctuations de la tension secteur
• Méthodes de protection contre les surtensions

• Relais de surveillance de tension
• Alimentations sans interruption
• Protecteurs de surtension

Fluctuations de la tension secteur

Alors pourquoi courons-nous constamment le risque de perdre notre propre propriété? Dans la plupart des cas, la raison est la même – pour le moment, le système national d’approvisionnement en énergie ne fait pas son travail. Chacun de nous sait que le réseau doit avoir une tension de 220 V. Mais en fait, la tension varie en fonction de la charge sur le réseau, parfois même dans une plage assez large. Ceci est plus visible dans les zones rurales, où le système d’alimentation électrique est beaucoup plus faible qu’en ville.

À quoi cela se passe-t-il? Et vous essayez de vous souvenir de la date de construction des centrales électriques et d’autres éléments d’alimentation électrique. Tu te souviens? Eh bien, au moins approximativement? Pensez maintenant à ce sur quoi comptaient exactement (pour les particuliers) les ingénieurs électriciens, pour créer l’ensemble de ce système. L’éclairage, un réfrigérateur, un fer à repasser, une télévision, éventuellement un radiateur et une simple machine à laver – et c’est le maximum!

Qu’avons-nous maintenant? Littéralement au cours des 20-30 dernières années, le nombre d’appareils électroménagers a augmenté de manière incroyable, d’une part, améliorant considérablement nos vies, et d’autre part, augmentant spécifiquement la consommation d’énergie. L’ancien système ne répond donc pas aux nouvelles exigences. Et il est peu probable que cela change dans un avenir proche. Vous comprenez très bien vous-même que l’État n’investira pas dans la reconstruction mondiale. Par conséquent, nous devons nous assurer que tout est en ordre dans la maison.

Et maintenant, parlons plus en détail des chutes de tension. Le plus souvent, la tension dans le réseau change de manière assez fluide, et presque tous nos appareils et équipements font face à de telles charges, tout en restant en état de fonctionnement. En effet, même les appareils les plus «délicats» sont conçus pour des chutes de tension dans la gamme de 198 à 242 V. Mais il y a aussi des moments où la tension monte à des valeurs extrêmes avec une impulsion forte, puis tombe soudainement aussi. Une telle situation est appelée une surtension dans le réseau. Y a-t-il des raisons spécifiques à de tels sauts? Nous listons les plus basiques:

• allumer ou éteindre simultanément une grande quantité d’équipements électriques (cela se produit le plus souvent là où des entreprises industrielles sont situées à proximité, consommant de très grandes capacités)
• une rupture du fil zéro (dans ce cas, la raison même dont nous avons déjà parlé est déclenchée – un ancien équipement, et même avec un mauvais entretien, il ne peut tout simplement pas faire face à la charge et le fil à phase zéro brûle, provoquant un court-circuit)
• une erreur lors de la connexion des fils sur un panneau électrique commun (principalement en raison de l’incompétence de ceux qui y sont impliqués, il peut s’agir d’un électricien ivre ou d’un propriétaire trop sûr de lui)
• les décharges de foudre survenant sur la ligne électrique, ainsi que les ruptures sur ces lignes (par exemple, en raison de la chute d’arbres sur celles-ci)

Et quelle que soit la cause de la surtension, nous ne pouvons tout simplement pas la prédire. Par conséquent, il vaut la peine de prendre soin de la protection contre ce fléau à l’avance.

Méthodes de protection contre les surtensions

Bien sûr, le meilleur moyen de protection serait de reconstruire le système de distribution d’énergie dans au moins un bâtiment séparé et de faire appel à un électricien compétent, mais – et cela est clair pour toute personne vivant dans un immeuble à appartements – cette option est pratiquement impossible. Ne paierez-vous pas tout cela seul? Et le remplacement du câblage électrique uniquement dans votre appartement ne garantit pas une protection contre les surtensions. Ils ont eux-mêmes vu que les raisons des sauts concernaient spécifiquement l’équipement général, qui, en théorie, devrait être responsable des structures de l’État, par exemple, le bureau du logement.

Et que nous reste-t-il? En principe, il existe plusieurs dispositifs de différents types d’actions qui peuvent bien aider dans des conditions de tension instable. Afin de réduire, voire d’éliminer, les risques de dommages à nos équipements dus à des surtensions, les appareils suivants sont désormais utilisés:

• relais de surveillance de tension
• source d’alimentation sans coupure
• Régulateur de tension

Reste à choisir la protection la mieux adaptée à votre cas.

Relais de surveillance de tension

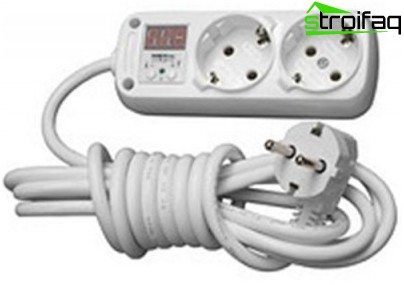

Si les surtensions sont rares dans votre maison (c’est-à-dire qu’elles surviennent dans des circonstances vraiment de force majeure, comme une décharge de foudre), un relais de contrôle de tension peut bien vous convenir. A noter immédiatement: un tel relais ne lit que les données de tension, mais n’affecte pas sa stabilité. Qu’Est-ce que c’est? Relais de tension – un petit appareil qui éteint l’équipement lors d’une surtension et se rallume après que la tension est revenue à la normale. Il existe différents types de cet appareil, qui peuvent être divisés en deux types:

• unité de protection contre les surtensions générales, montée dans un bouclier (armoire de commande) et protège tout votre appartement ou maison
• appareil pour appareils individuels, semblable à une rallonge ayant des prises de courant pour une ou plusieurs connexions

Lors de l’achat d’un relais de tension, vous devez calculer correctement sa puissance – elle doit être légèrement supérieure à la puissance de tous les consommateurs d’énergie connectés au relais. Par conséquent, les relais individuels connectés au réseau sont beaucoup plus pratiques à choisir, car tout est déjà calculé en fonction du nombre de prises.

De tels relais sont pratiques et peu coûteux, mais, malheureusement, ils ne protègent pas contre les surtensions longues (l’augmentation ou la diminution de la tension du réseau restant longtemps). Eh bien, sauf si vous l’aimez lorsque vos appareils électroménagers ou toute l’électricité dans l’appartement sont éteints de façon permanente.

Alimentations sans interruption

Un UPS est une alimentation sans coupure (le nom en anglais est UPS – Uninterruptible Power Supply) – comme son nom l’indique, ils peuvent donner une certaine réserve de temps de travail pour les appareils électriques ou électroniques pendant une panne de courant en raison de batteries rechargeables intégrées. Cependant, en plus de cela, certaines espèces peuvent toujours remplir la fonction d’un stabilisateur, donnant une sortie de tension normale.

Ainsi, toutes les alimentations sans coupure peuvent être divisées en trois types:

• le dispositif de circuit de sauvegarde (Off-Line-UPS) commute simplement l’alimentation de l’équipement connecté à la batterie (sauvegarde) lorsque l’alimentation est coupée
• le dispositif du circuit interactif (Line-Interactive-UPS) en plus de passer au circuit d’alimentation de secours vous permet d’égaliser les petites chutes de tension grâce au stabilisateur intégré
• dispositif avec mode double conversion (On-line-UPS) ajuste en permanence la fréquence et la tension appliquées à la sortie

Chaque type d’UPS a ses inconvénients. Par exemple, les onduleurs hors ligne passent sur une puissance de commutation de 4 à 12 ms, mais sans bruit et bon marché. Et les onduleurs en ligne, en raison de leur complexité, sont bruyants, chauffent et sont très chers. Mais voici le maître – maître, ce que vous avez aimé, puis choisissez.

Lors du choix, faites attention à la puissance de l’onduleur, à la capacité de la batterie (durée de vie de la batterie), à ​​la durée de vie de la batterie et à la possibilité de les remplacer, à la configuration des prises, ainsi qu’à la largeur de la plage de tension secteur que l’onduleur peut stabiliser. Étant donné que la majeure partie de l’onduleur est achetée pour le PC, toutes ces caractéristiques sont assez importantes et doivent être sélectionnées en tenant compte des caractéristiques techniques de votre ordinateur.

Protecteurs de surtension

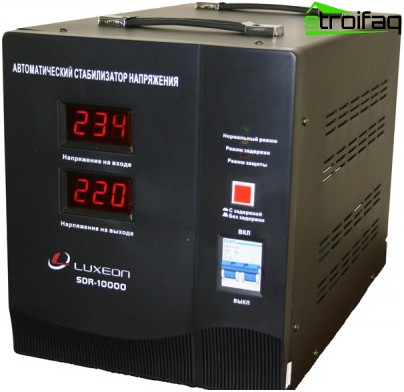

Un des dispositifs de protection contre les surtensions les plus fiables, mais aussi les plus chers, est un stabilisateur de réseau. Ces appareils donnent à la sortie une tension normale, quelle que soit la tension du réseau. C’est une excellente solution pour les situations où les changements de tension sont fréquents, voire constants..

Il reste à déterminer quels stabilisateurs choisir dans divers cas. Le plus souvent, les stabilisateurs sont répartis selon le principe d’action:

• relais – le plus bon marché, pas très puissant, mais leurs caractéristiques techniques sont tout à fait acceptables pour les appareils électroménagers
• servo-entraînements (électromécaniques), étonnamment, mais malgré le prix plus élevé, ces appareils par certaines qualités n’atteignent même pas les relais
• électronique (thyristor ou triac), presque silencieux, avec une bonne vitesse et une protection contre les surtensions, une puissance et une précision normales, une durabilité décente, et avec un prix approprié
• double conversion électronique – ce stabilisateur possède les caractéristiques techniques les plus nécessaires (précision, vitesse et protection contre les surtensions) au moment le meilleur, mais aussi le prix maximum

De plus, les stabilisateurs peuvent être monophasés et triphasés (pour un usage domestique – monophasé), connectés à l’ensemble du réseau domestique ou à un appareil technique distinct, fixe et portable. En choisissant un stabilisateur pour vos propres besoins, vous devez connaître la puissance des appareils que vous allez connecter au stabilisateur, ainsi que les valeurs de tension maximales dans le réseau. Afin de ne pas se confondre dans toutes ces données, il est préférable de recourir à l’aide de spécialistes pour choisir qui sera en mesure de choisir l’option la plus optimale en termes de propriétés protectrices et de prix.

Après avoir analysé toutes ces informations, il devient tout à fait clair qu’une protection fiable de notre propriété contre les surtensions dans le réseau ne peut être assurée que par un régulateur de tension surpuissant (et donc sur-coûteux). Cependant, avec une compréhension claire de ce qui se passe dans le réseau d’alimentation, vous pouvez choisir des options plus optimales pour le ou les appareils conçus pour sauver notre équipement coûteux des problèmes de tension. Dans ce cas, vous devez contacter un spécialiste qui sera en mesure de déterminer les principaux problèmes dans le réseau et déjà avec cette connaissance procéder à la sélection des dispositifs de protection. Comme ils l’ont dit dans l’Antiquité: ma maison est ma forteresse, et la défense des frontières se poursuit aujourd’hui, quoique à un niveau légèrement différent.
