Le dispositif du sol au sol: conception, spécificités de construction

Revêtement de sol

S’il s’agit d’une méthode appareils au sol au premier étage d’une maison privée, et vous n’avez pas les connaissances nécessaires pour vous faire votre propre opinion, nous portons à votre attention une sorte de « programme pédagogique » sur la disposition des étages. Ainsi, il y a deux options: la première – l’appareil du sol au sol, la seconde – sur les plaques ou les poutres. Si vous envisagez de construire une maison où vous résiderez périodiquement (une maison d’été, un pavillon de chasse), et aussi si le sol est humide et que la maison est dans une zone climatique froide, la meilleure solution constructive serait d’installer le plancher sur les poutres, dans d’autres cas, il est préférable d’installer le plancher directement en sol. Les planchers au sol sont vraiment moins chers que les planchers disposés sur des poutres (économies importantes sur les matériaux de construction et d’isolation thermique). Examinons plus en détail les caractéristiques du dispositif de sols au sol.

Contenu

• Types de sols au sol
• Dispositif en béton moulu
• Etage souterrain

• L’ordre de travail



Types de sols au sol

Selon le but de la pièce et le climat, des planchers monolithiques (en béton) ou des planchers souterrains sont disposés. Les caractéristiques structurelles d’un plancher monolithique sont idéales pour une terrasse, un porche, un garage ou un sous-sol, et les planchers souterrains sont meilleurs pour les locaux résidentiels. Le dispositif d’un sol monolithique est multicouche. Considérez la séquence des couches (de bas en haut).

Dispositif en béton moulu

1. Couche bien garnie de sable de rivière propre (litière).
2. Couche de pierre concassée ou d’argile expansée.
3. Chape en béton brut.
4. Barrière hydro vapeur.
5. Couche d’isolation thermique.
6. Chape en ciment fin.
7. Revêtement de sol.

Chaque couche a sa propre fonction. Une couche de sable de rivière, ainsi qu’une couche d’argile expansée ou de pierre concassée, sont utilisées pour empêcher la pénétration d’humidité dans le sol depuis le sol par capillarité. L’épaisseur du lit de sable doit être d’au moins 5 cm. L’épaisseur de la couche de pierre concassée est de 10 cm. Pour une protection plus efficace contre l’humidité, il est recommandé d’imprégner la couche de pierre concassée de bitume. Sur les sols humides, la deuxième couche doit être constituée uniquement de gravats, l’argile expansée dans ce cas n’est pas utilisée en raison de sa capacité à absorber l’eau et à gonfler. Chaque couche est soigneusement estampée lors de la pose.

Une chape en béton brut sert de base à l’imperméabilisation, elle doit avoir une épaisseur de 6-8 cm, elle est appliquée sur une couche de pierre concassée, préalablement enduite d’un film plastique. Le film de polyéthylène dans ce cas n’est pas imperméabilisant, mais est utilisé uniquement à des fins technologiques. La pierre fine concassée est utilisée pour le béton et le sable est nécessairement une rivière. Au lieu d’une chape brute, vous pouvez utiliser du coulage de pierre concassée avec un mortier de ciment-sable liquide, auquel cas le polyéthylène n’est pas utilisé.

Pour créer une couche pare-vapeur, une double couche de film plastique ou de feutre de toiture est collée sur une chape de ciment brute ou une couche de bitume est appliquée. La couche barrière hydro-vapeur doit être étanche à l’air sur toute la surface, c’est une barrière à la pénétration de l’humidité du sol dans les couches supérieures du gâteau. Les dommages au pare-vapeur sont inacceptables, car ils conduisent à une saturation du sol en humidité, à l’apparition d’une odeur désagréable, de champignons, de moisissures et à une défaillance prématurée du revêtement de sol fini..

Pour isoler le sol, une couche d’isolation thermique est posée (l’épaisseur de la couche dépend de la zone climatique). Le polystyrène expansé, la laine minérale, la mousse de verre, etc. peuvent être utilisés comme chauffage. La mousse de polystyrène extrudé est le plus souvent utilisée comme chauffage. C’est un matériau durable avec un faible coefficient de saturation en eau. Par rapport à d’autres types d’isolation, la mousse de polystyrène extrudé a une résistance à l’écrasement nettement supérieure.

La couche calorifuge est recouverte d’une fine chape de ciment, qui est nécessairement renforcée par un treillis métallique soudé. Pour les locaux résidentiels, le treillis d’armature est en fil métallique d’un diamètre de 3 mm et d’un maillage de 10×10 cm. Pour les sols où des charges accrues sont attendues, par exemple dans un garage, le fil du treillis doit avoir un diamètre de 4 mm et la cellule doit mesurer 5 x 5 cm, la chape est en béton avec une fraction de pierre concassée de 10 à 20 mm. L’épaisseur de la chape finale dans les locaux d’habitation doit être d’au moins 5 cm, dans le garage – 10 cm.

Si un dispositif de chauffage par le sol (électrique ou à eau) est supposé, une couche de polyuréthane expansé ou de polyéthylène (1-2 cm) est posée entre les murs et la chape. Ceci est fait afin de créer un écart thermique entre le sol et les murs (si cela n’est pas fait, alors lorsque le sol est chauffé, le sol se dilate et des fissures peuvent se former dans la chape). Étant donné que la chape finale est la base du revêtement de sol, elle doit être uniforme et appliquée sur des balises préinstallées.

Une chape de sol finie est posée sur la chape de finition préparée. La chape étant protégée de manière fiable contre l’humidité, le revêtement peut être absolument n’importe quoi: parquet, parquet, stratifié, sol, linoléum, carrelage, etc..

L’appareil d’une telle tarte est fiable, le sol est bien protégé de l’humidité et du gel, mais en même temps il est cher. Dans les climats plus doux et sur les sols secs, une construction de rez-de-chaussée simplifiée peut être utilisée..

L’épaisseur et la faisabilité du dispositif de chaque couche dépendent:

• du niveau des eaux souterraines sur le chantier,
• des charges mécaniques au sol,
• si le plancher sera chauffé.

Si le niveau des eaux souterraines est inférieur à 2 m, la litière ne peut pas être utilisée et, au lieu d’une chape brute, utilisez de la pierre concassée coulée avec une solution. Aux charges importantes attendues (plus de 200 kg par m2), le fil du treillis d’armature doit être de 4 mm, dans les autres cas – 3 mm.

Il ne faut pas oublier que le bon marché de la tarte ne devrait pas entraîner une détérioration de sa fiabilité, en particulier ne devrait pas être économisé s’il est supposé utiliser un revêtement de sol coûteux en bois comme le parquet ou le stratifié..

Les sols en béton au sol présentent des avantages indéniables: ils sont durables, durables et relativement faciles à fabriquer. Une isolation thermique est nécessaire, car c’est à travers le sol que 20% de la chaleur de la pièce est perdue, et le béton ne protège pas le sol du froid venant d’en bas. Le réchauffement est également nécessaire pour les locaux non résidentiels (garages, hangars, remises).

La hauteur du niveau du sol par rapport au niveau de la fondation dépend de la façon dont il était sous-sol isolé. Si vous isolez uniquement les murs et placez le sol sous la partie supérieure du sous-sol, à cet endroit, le mur gèlera. Si la base est correctement isolée, le niveau du sol peut être plus bas et plus haut que le haut de la fondation.

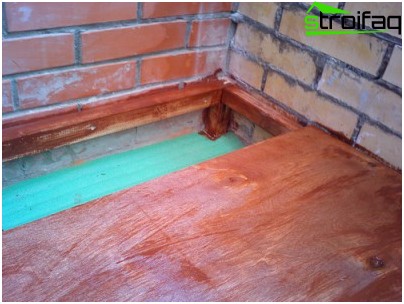

Etage souterrain

Le dispositif du sol avec le sous-sol prévoit la présence d’un entrefer entre le sol et la surface du sol (pour éviter tout contact direct du sol avec le sol). Cette conception est appropriée dans les zones à forte humidité du sol (si la profondeur de l’eau souterraine est inférieure à 2 mètres), ainsi que lorsque la maison est située dans une zone de climat froid, ou lors de l’installation du sol dans une maison où le chauffage sera périodique (chalets, pavillons de chasse).

Lors de l’installation de tels sols, le niveau du sol doit être de 10 à 15 cm en dessous du niveau du sol, ce qui est très important. Une augmentation de la taille de l’espace d’air entre la fondation et le sol entraîne une perte de chaleur et avec une diminution de la taille (si la hauteur du sous-sol est inférieure aux indicateurs indiqués), la ventilation se détériorera considérablement.

Le sol est préparé comme suit:

• La couche végétale supérieure est enlevée, une couche de sol est mise à sa place, qui est percutée lorsqu’elle est renversée avec de l’eau de sorte qu’une couche de 15-20 cm de haut est obtenue.

• Du gravier ou du gravier est saupoudré sur le dessus et soigneusement éperonné..

• Une composition de pierre calcaire concassée est appliquée sur la base obtenue (elle peut être remplacée par des déchets de construction, des scories, des briques).

La conception du rez-de-chaussée peut varier en fonction des caractéristiques du sol. Entre le sol en vrac et le substrat en pierre concassée, lorsque le sol est très humide, une imperméabilisation supplémentaire est nécessaire, composée de deux couches de matériau de toiture, d’un film plastique ou d’une couche d’argile.

L’ordre de travail

Tout d’abord, des colonnes en brique sont installées. La pose de colonnes de briques pour les bûches se fait en tenant compte de l’exposition à la distance requise – 0,7-1 m entre elles. Pour la construction des supports, la brique rouge brûlée est utilisée (la brique de silicate ou la pierre artificielle ne peuvent pas être utilisées). Les colonnes sont installées autour du périmètre et recouvertes d’un matériau de toiture pour l’imperméabilisation, au-dessus de l’isolation, des barres de bois de 3 cm d’épaisseur traitées avec un antiseptique doivent être fixées.

La prochaine étape consiste à retarder. Les journaux sont fabriqués à partir de moitiés de journaux, il est également souhaitable de les traiter avec un antiseptique. Les joints des décalages doivent être au-dessus des poteaux. L’emplacement correct des retards extrêmes est à une distance de 2-3 cm des murs. L’horizontalité des retards est vérifiée par le niveau, pour le revêtement à l’aide de barres de différentes épaisseurs traitées avec un antiseptique. Lors de la pose de grumes, une rugosité horizontale allant jusqu’à 3 mm est autorisée.

Le plancher sur les bûches peut différer structurellement de la version écrite: il est possible d’utiliser des tuyaux métalliques au lieu de colonnes de briques cuites, ou le plancher de projet peut avoir un cadre en planches antiseptiques placées sur le bord.

Une planche de plancher est posée sur les rondins, qui est fixée avec des clous. Les planches doivent être serrées les unes contre les autres. Si nécessaire, vous pouvez faire un double plancher en bois, d’abord poser une couche de projet de planches non lignées, puis une couche d’étanchéité et une couche de finition à partir du plancher.



Une bonne ventilation est nécessaire pour le sous-sol, pour lequel des fenêtres de ventilation de 10×10 cm sont faites dans les coins opposés du sol, qui sont fermés par des grilles, et au sous-sol il y a des produits de ventilation spéciaux, au moins deux pour chaque pièce de la maison.
