Schéma technologique du ferraillage et calcul du ferraillage
Le renforcement des fondations est le processus nécessaire pour renforcer la structure et augmenter la durée de vie du bâtiment. En d’autres termes, il s’agit de l’assemblage du «squelette», qui joue le rôle d’un élément protecteur qui limite la pression du sol sur les parois de la base. Mais pour que cette fonction soit réalisée au maximum, il est nécessaire non seulement de calculer correctement l’armature de la fondation en bande, mais aussi de savoir comment organiser l’avancement des travaux de construction.
Contenu
- Comment renforcer une fondation en bande
- Diagramme de structure de renfort
- Calcul de la consommation de matière
Comment renforcer une fondation en bande
La fondation de la fondation de type ruban est un mortier en béton composé de ciment, de sable et d’eau. Malheureusement, les caractéristiques physiques du matériau de construction ne garantissent pas l’absence de déformation de la base du bâtiment. Pour augmenter la capacité de résister aux changements de fondation, aux changements de température et à d’autres facteurs négatifs, la présence d’un métal dans la structure est nécessaire.
Ce matériau est en plastique, mais offre une fixation fiable; par conséquent, le renforcement est une étape importante dans le complexe des œuvres.

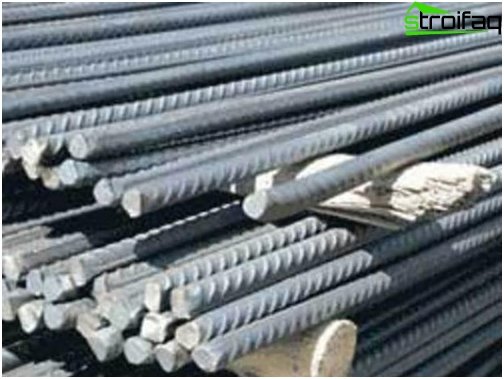

Renfort de fondation en acier – barre d’acier avec raidisseurs
Un renforcement des fondations est requis aux endroits où des zones de traction peuvent se produire. Il est à noter que la plus grande tension apparaît à la surface de la base, ce qui crée les conditions préalables au renforcement à proximité du niveau supérieur. En revanche, pour éviter la corrosion du cadre, celui-ci doit être protégé des influences extérieures par une couche de béton.
Important! La distance optimale de renforcement pour la fondation est de 5 cm de la surface.

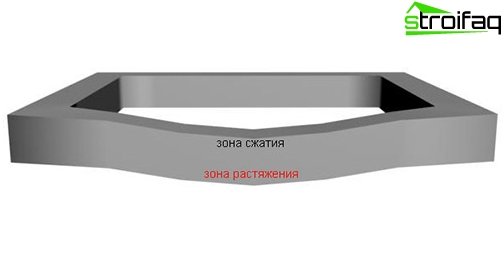

Puisqu’il est impossible de prédire la progression de la déformation, des zones d’extension peuvent se produire à la fois dans la partie inférieure (lorsque le milieu se penche) et dans la partie supérieure (lorsque le cadre se plie). En partant de là, l’armature doit passer par le bas et par le haut par une armature d’un diamètre de 10-12 mm, et cette armature pour une fondation en bande doit avoir une surface nervurée.
Cela établit un contact parfait avec le béton..
Découper les zones de semelle
Les parties restantes du squelette (tiges transversales horizontales et verticales) peuvent avoir une surface lisse et un diamètre plus petit.
Lors du renforcement d’une fondation en bande monolithique, dont la largeur ne dépasse généralement pas 40 cm, il est permis d’utiliser 4 tiges de renforcement (10-16 m) reliées à un cadre d’un diamètre de 8 mm.
Important! La distance entre les tiges horizontales (d’une largeur de 40 cm) – 30 cm.
La fondation en ruban a, avec une grande longueur, une petite largeur, donc des étirements longitudinaux y apparaîtront, alors qu’il n’y en aura pas du tout transversaux. Il en résulte que les tiges transversales verticales et horizontales, qui seront lisses et minces, ne sont nécessaires que pour créer un cadre, et non pour supporter des charges.
Le renforcement des coins nécessite une attention particulière
Une attention particulière doit être portée au renforcement des coins: il y a des cas où la déformation ne se produit pas au milieu, mais dans les parties d’angle. Les coins doivent être renforcés de sorte qu’une extrémité de l’armature pliée pénètre dans un mur et l’autre dans l’autre.
Les spécialistes conseillent les bielles à l’aide de fil. Après tout, toutes les nuances de renfort ne sont pas en acier soudable. Mais même si le soudage est acceptable, des problèmes surviennent souvent qui peuvent être évités en utilisant un fil, par exemple, une surchauffe de l’acier, entraînant un changement de propriétés, un amincissement de la tige sur le site de la soudure, une résistance insuffisante de la soudure, etc..
Diagramme de structure de renfort
Le renforcement commence par la mise en place d’un coffrage dont la surface intérieure est disposée en parchemin, ce qui permet de simplifier à l’avenir la suppression de la structure. La création d’un cadre se fait selon le schéma:
1. Des barres d’armature d’une longueur égale à la profondeur de la base sont enfoncées dans le sol de la tranchée. Gardez une distance de 50 mm du coffrage et un pas de 400-600 mm.
2. Sur les supports de jeu inférieurs (80-100 mm), sur lesquels vous devez poser 2-3 fils de la rangée inférieure de renfort. Les briques montées sur le bord conviennent parfaitement comme supports.
3. La rangée supérieure et inférieure de raccords est fixée avec les cavaliers transversaux aux broches verticales.
4. À l’intersection, fixez par fil ou par soudure.
Important! La distance aux surfaces extérieures de la future fondation doit être strictement respectée. Faites-le mieux avec des briques. C’est l’une des conditions les plus importantes, les structures métalliques ne doivent pas reposer directement sur le fond. Ils doivent être surélevés d’au moins 8 cm au-dessus du sol.

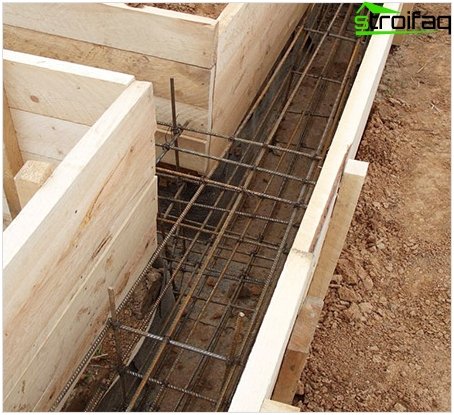

Renfort de fondation de bande
Après avoir installé les raccords, il reste à faire des trous de ventilation et à couler du mortier de béton.
Tu dois savoir!
Les trous de ventilation contribuent non seulement à la dépréciation de la fondation, mais empêchent également l’émergence de processus putréfactifs.
Calcul de la consommation de matière
Pour effectuer le calcul de la fondation de la bande, vous devez connaître à l’avance certains paramètres. Prenons un exemple. Supposons que notre fondation ait une forme rectangulaire et les dimensions suivantes: largeur – 3,5 mètres, longueur – 10 mètres, hauteur de coulée – 0,2 mètre, largeur de bande – 0,18.
Tout d’abord, vous devez calculer le volume total de la pièce coulée, pour lequel vous devez connaître les dimensions de la base comme si elle avait la forme d’un parallélépipède. Pour ce faire, nous ferons quelques manipulations simples: nous découvrirons le périmètre de la base, puis multiplierons le périmètre par la largeur et la hauteur du moulage.
P = AB + BC + CD + AD = 3,5 + 10 = 3,5 + 10 = 27
V = 27 x 0,2 x 0,18 = 0,972
Mais le calcul de la fondation monolithique ne s’arrête pas là. Nous avons appris que la base elle-même, ou plutôt la coulée, occupe un volume arrondi égal à 0,97 m3. Maintenant, vous devez connaître le volume de la partie intérieure de la fondation, c’est-à-dire de ce qui est à l’intérieur de notre bande.
On obtient le volume du «remplissage»: on multiplie la largeur et la longueur de la base par la hauteur de la coulée et on découvre le volume total:
10 x 3,5 x 0,2 = 7 (mètres cubes)
Soustrayez le volume du casting:
7 – 0,97 = 6,03 m3
Résultat: le volume de la coulée est de 0,97 m3, le volume interne de la charge est de 6,03 m3.
Vous devez maintenant calculer la quantité de ferraillage. Disons que le diamètre sera de 12 mm, dans la coulée – 2 filets horizontaux, soit 2 tiges, et verticalement, par exemple, les tiges seront situées tous les demi-mètres. Le périmètre est connu – 27 mètres. On multiplie donc 27 par 2 (barres horizontales) et on obtient 54 mètres.
Tiges verticales: 54/2 + 2 = 110 tiges (108 intervalles de 0,5 m et deux sur les bords). Nous ajoutons une tige de plus au coin et nous obtenons 114 barres.
Disons que la hauteur de la tige est de 70 cm. Il s’avère: 114 x 0,7 = 79,8 mètres.
La touche finale est le coffrage. Supposons que nous le construisions à partir de planches de 2,5 cm d’épaisseur, 6 mètres de long et 20 cm de large.
Calculez l’aire des surfaces latérales: multipliez le périmètre par la hauteur de coulée, puis par 2 (avec une marge, sans tenir compte de la diminution du périmètre intérieur par rapport à l’extérieur): (27 x 0,2) x 2 = 10,8 m2
Surface du plateau: 6 x 0,2 = 1,2 m2; 10,8 / 1,2 = 9
Nous avons besoin de 9 planches de 6 mètres de long. N’oubliez pas d’ajouter des cartes pour la connexion (à votre discrétion).
Résultat: 1 m3 de béton est nécessaire; 6,5 m3 de granulats; 134 mètres de ferrures et 27 mètres linéaires de planches (20 cm de large), vis et barres. Les valeurs indiquées sont arrondies..
Les résultats d’un travail de règlement minutieux
Maintenant, vous savez non seulement comment renforcer correctement la fondation de la bande, mais aussi comment calculer les composants nécessaires. Et cela signifie que la fondation que vous avez construite sera fiable et solide, permettant la construction de structures monolithiques de toutes configurations.
