Fondation monolithique en béton armé – types, spécificités de construction

Fondation monolithique en béton armé

La construction de toute maison commence par la pose des fondations. Il est important de choisir le type de fondation, en tenant compte de la densité du sol, du degré de gel et de la proximité des eaux souterraines. La fondation la plus répandue dans nos conditions climatiques est le béton armé monolithique ou le béton préfabriqué. Même si la construction est réalisée sur un sol soulevé, il suffit de calculer correctement la largeur de la tranchée et de fournir du remblai à partir de sol non poreux. N’oubliez pas que la décision de choisir le type de fondation doit être prise par un architecte expérimenté qui peut prendre en compte toutes les caractéristiques du sol et du climat, ainsi que calculer la charge de calcul.

Contenu

• Caractéristiques de marquage de tranchée
• Fondation en béton préfabriqué
• Fondation monolithique en bande

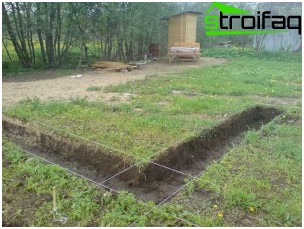

Caractéristiques de marquage de tranchée

Lorsque les calculs sont prêts et qu’il est temps de commencer l’action, tout d’abord, il est nécessaire de marquer correctement la zone. Il est plus pratique de marquer les endroits où la tranchée pour la fondation aura lieu avec de petits morceaux de renfort martelés dans le sol de 10 à 15 cm.Bien sûr, le marquage est effectué conformément à la documentation technique, mais il existe plusieurs techniques qui vous aideront à éviter les erreurs:

• À l’aide de chevilles et d’un fil solide, nous marquons le périmètre de la fondation en mesurant la distance avec un long ruban à mesurer. Si vous n’avez pas de roulette de la longueur requise, utilisez le même fil. Il est important que le thread ne s’étire pas, sinon les erreurs de balisage ne peuvent être évitées.
• Après le marquage, mesurez à nouveau les longueurs des côtés – les côtés parallèles doivent être identiques. Assurez-vous de mesurer les diagonales – elles doivent être égales. Sinon, votre fondation aura des angles indirects.
• La largeur de la tranchée doit être de 40 à 60 cm supérieure à la largeur nominale de la fondation. 20 à 30 cm supplémentaires de chaque côté sont nécessaires pour l’installation du coffrage et la disposition du remplissage de drainage de protection. À la profondeur de la fondation spécifiée dans le projet, il est nécessaire d’ajouter 20 cm pour le « coussin » de drainage de la pierre concassée et du sable. Si tout est fait correctement, vous pouvez commencer à creuser une tranchée.

Vous pouvez creuser une tranchée sous une fondation en béton armé à l’aide d’une pelle ou manuellement.

Bien sûr, l’utilisation de la technologie accélérera considérablement le processus, mais le «travail manuel» a ses avantages:

• Sol moins récupéré
• Murs plus lisses de la tranchée;
• Économie de béton (lors du coulage sans coffrage) – manuellement, il est plus facile d’ajuster la largeur de la tranchée et, par conséquent, le volume de béton utilisé.

À une distance d’environ 30 cm du fond de la tranchée, il est nécessaire de faire une petite extension – le «talon». Cela augmentera la surface d’appui et répartira la charge. Une couche de sable ou de gravier fin est déposée au fond de la tranchée et est abondamment arrosée d’eau pour rétrécir..

Fondation en béton préfabriqué

Si la conception de votre maison prévoit une fondation en béton préfabriqué, vous pouvez commencer à la poser. Malheureusement, ici, vous ne pouvez pas vous passer de l’utilisation d’une machine de levage (grue). Le nombre optimal de travailleurs dans ce cas est de 4 personnes: un grutier, un assistant et deux installateurs.

Les travaux commencent au coin du bâtiment. Le «lit» est disposé de la solution juste avant l’installation de chaque bloc, à l’aide d’une grue, le bloc est posé et sa position le long des axes est vérifiée à l’aide d’un niveau et d’un fil à plomb. Posez ensuite le bloc suivant. Le jeu vertical autorisé entre les blocs est de 15 mm. Après l’installation des blocs, il est coulé avec du béton, et parfois, afin d’améliorer l’étanchéité, ils sont pré-fumés.

Les fondations préfabriquées en béton armé de faible hauteur sont rarement utilisées. Le fait est qu’avec une charge relativement faible sur la fondation, la capacité portante des blocs n’est utilisée que de 10 à 15%, mais le coût de pose d’une fondation préfabriquée est beaucoup plus élevé que le prix de remplissage du ruban.

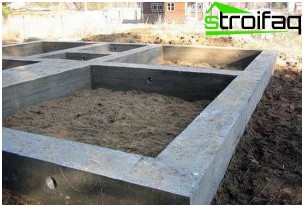

Fondation monolithique en bande

Si le projet prévoit une fondation de bande monolithique en béton armé, commencez par l’installation d’une cage d’armature.

Tout d’abord, nous réaliserons les soi-disant «anneaux» à partir de renforts de 8 mm d’épaisseur. Pour ce faire, un petit morceau du canal doit être fixé rigidement et des rainures (broyeur) doivent être faites sur ses deux nervures. Dans ces rainures, nous insérons un renfort de 8 mm d’épaisseur, à l’autre extrémité, nous mettons un tuyau de plus grand diamètre et nous obtenons une sorte de levier. De cette façon, vous pouvez facilement créer les mêmes rectangles. Ce seront nos «anneaux».

Nous connectons les anneaux finis avec du fil à tricoter et procédons à la fabrication du cadre.

Pour ce faire, 4 pièces de renfort, 12 mm d’épaisseur et une longueur égale à la longueur du côté de la maison, à l’aide d’un fil à tricoter pour passer à travers les «anneaux» et attacher aux coins. Nous attachons la cinquième tige au milieu du bord supérieur du rectangle.

Attention, si vous liez plusieurs renforts, pour obtenir la longueur requise, le chevauchement doit être d’au moins 1 m.

Après avoir ainsi fait le cadre de toute la fondation, nous l’abaissons dans la tranchée, le posons sur des briques à une distance d’environ 10 cm du bas et le fixons avec des coins avec un fil à tricoter. Ensuite, nous enfonçons les épingles dans les parois de la tranchée et y attachons le cadre.

Important! Le cadre doit être posé strictement en fonction du niveau.

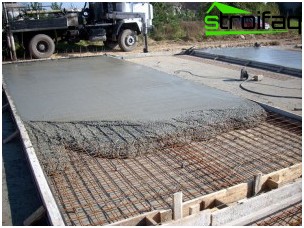

Sur le même principe, une autre fondation est faite – une dalle de béton armé monolithique, seulement dans ce cas, le remblai est situé dans la fosse sur toute la surface de la maison. Une telle fondation sert souvent de sous-sol..

Comme vous pouvez le voir, construire une fondation pour une maison ou un garage de vos propres mains n’est pas si difficile, l’essentiel est de faire un désir et des efforts et tout ira bien.
