Comment choisir un relais photo pour l’éclairage public
Un homme a toujours cherché à faciliter son travail – il a inventé une roue qui lui permettait de supporter facilement de lourdes charges, puis une voiture capable de la déplacer dans l’espace sur des distances assez longues, une machine à laver automatique qui efface et arrache les choses indépendamment. Il est même arrivé au point que la lumière dans la rue commençait à s’allumer et à s’éteindre comme par magie – avec le crépuscule, les lampes s’allument et quand le soleil se lève, elles s’éteignent. Cela se produit en raison du relais photo pour l’éclairage public ou, comme on l’appelle également, de l’interrupteur crépusculaire.
Contenu
- Le principe de fonctionnement du relais photo
- Schéma de l’appareil fonctionnel
- Types de relais photo pour l’éclairage public
- Appareils avec cellule photoélectrique à l’intérieur du boîtier
- Avec photocellule interne et minuterie
- Relais avec seuil réglable
- Photocellule à distance
Le principe de fonctionnement du relais photo
Le principe de fonctionnement de tous les relais photo est basé sur le fonctionnement du photocapteur, qui contrôle le niveau d’éclairage dans la rue. Ce capteur peut être distant, c’est-à-dire situé à l’extérieur du boîtier de relais, et intégré (le relais photoélectrique et le capteur sont montés directement dans le tableau). Les photocellules à distance doivent nécessairement avoir un boîtier robuste avec des performances accrues en termes de protection de l’environnement et d’étanchéité.
Le photorelay est également équipé d’un potentiomètre, qui vous permet de déterminer avec précision le seuil de mise hors et sous tension. Et pour que l’ensemble du système soit autant que possible protégé contre les faux positifs (les hooligans n’ont pas encore été transférés en Russie), des dispositifs spéciaux sont intégrés dans le relais photo contre les interférences possibles. Un équipement de haute qualité possédant tous les certificats ne fonctionnera que si un certain temps s’écoule à partir du moment où les conditions fixées par le maître.
Schéma de connexion du relais photo
A volonté, il sera possible de régler la plage de sensibilité du photorelais à la lumière, qui est la plus adaptée aux conditions de son placement. Par exemple, si le relais photo est installé sur le porche de la maison et que c’est l’été, la portée de son fonctionnement sera différente du relais situé dans le garage ou dans toute autre pièce. Autrement dit, l’appareil peut être programmé en fonction de l’intensité lumineuse.
Un interrupteur est intégré dans le boîtier de presque tous les photo-relais, ce qui vous permet d’allumer et d’éteindre manuellement l’appareil, ce qui lui donne un petit «répit». Et certains modèles, entre autres, sont équipés d’une minuterie qui éteint le relais à une certaine heure (programmée) pour que l’équipement ne fonctionne pas en vain.
Schéma de l’appareil fonctionnel

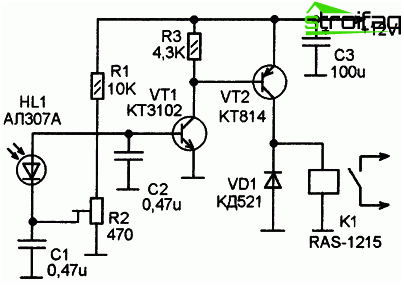

Circuit de relais photo simple
La figure montre un schéma de photorelais pour l’éclairage public, qui répond aux changements d’intensité d’éclairage. Ici, une LED indicatrice est utilisée comme capteur, fonctionnant sur le même principe qu’une photocellule.
LED (dans ce cas, HL1) – c’est la cellule photoélectrique qui produit une tension proportionnelle à l’intensité de la lumière incidente sur le cristal. Le circuit a également une source de tension constante R1-R2, ce qui vous permet d’ajuster la sensibilité du relais photo, car différentes LED ont une sensibilité à la lumière différente.
La résistance R2 contrôle la tension initiale VT1, additionnée à la tension générée par HL1. C’est cet élément qui vous permet de régler le seuil de commutation du relais photo.
Types de relais photo pour l’éclairage public
Selon la portée et les spécificités du relais photo, il en existe plusieurs types:
- cellule photoélectrique avec cellule photoélectrique à l’intérieur du boîtier
- relais photo avec cellule photoélectrique à l’intérieur du boîtier et minuterie
- photorelay avec réglage du seuil
- photocellule avec photocellule à distance.
De plus, il existe plusieurs types d’équipements utilisés dans des industries assez étroites et dans l’extrême nord.
Appareils avec cellule photoélectrique à l’intérieur du boîtier
Ce type de relais photo de rue vous permet d’allumer la lumière après la tombée de la nuit et de l’éteindre au lever du soleil sans intervention humaine. Le boîtier de l’appareil, bien qu’il soit transparent, protège de manière fiable la cellule photoélectrique des influences environnementales nocives.
Avec photocellule interne et minuterie
Cette cellule photoélectrique pour l’éclairage public, en plus des avantages décrits ci-dessus, a un autre avantage évident – la possibilité de contrôler l’éclairage en fonction de l’heure de la journée. En utilisant un tel appareil, vous pouvez définir le temps de résolution du relais photo. L’appareil s’allumera pendant la période de temps autorisée lorsque le niveau d’éclairage est inférieur à la valeur définie. Si le niveau d’éclairage est supérieur à la valeur définie, la sortie sera désactivée. Il sera également désactivé même si la minuterie est en dehors de la période autorisée.
Les minuteries, à leur tour, sont également différentes. Certains appareils sont équipés de minuteries de jour, tandis que d’autres sont équipés de minuteries hebdomadaires et même annuelles, et pour ce dernier, la période de fonctionnement du relais autorisée peut être réglée différemment pour chaque jour, ou elle peut être orientée sur plusieurs jours à la fois, par exemple, le week-end.

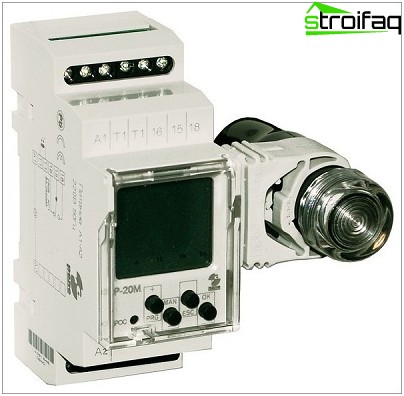

Relais photo avec minuterie hebdomadaire: permet de programmer le mode de fonctionnement de l’appareil pendant une semaine à l’avance, de faire varier les paramètres, de sélectionner, par exemple, les week-ends
Relais avec seuil réglable
Ce type de relais a un principe de fonctionnement similaire aux deux précédents, cependant, sur le côté inférieur du boîtier, il a une petite « poignée », dont la rotation régule le seuil de la photocellule. Si vous tournez le régulateur dans le sens positif, la lumière s’allumera même avec une légère atténuation, par exemple, pendant un orage ou par temps nuageux. Si vous le tournez dans le sens du moins, l’appareil ne fonctionnera que lorsqu’il fait noir.

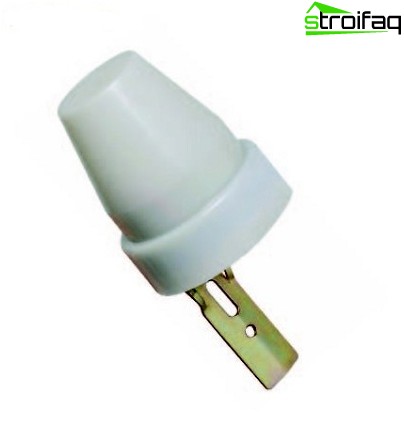

Photorelay avec ajustement du seuil, grâce auquel il est possible d’ajuster les paramètres de l’appareil
Ainsi, cet appareil vous permettra de contrôler le relais en fonction de la saison et des conditions météorologiques inhérentes à une zone particulière.
Photocellule à distance
Un tel dispositif vous permet de placer la photocellule séparément de l’unité de relais principale. La distance maximale entre le premier et le second peut atteindre 100-150 mètres. L’unité elle-même est montée dans un panneau électrique.

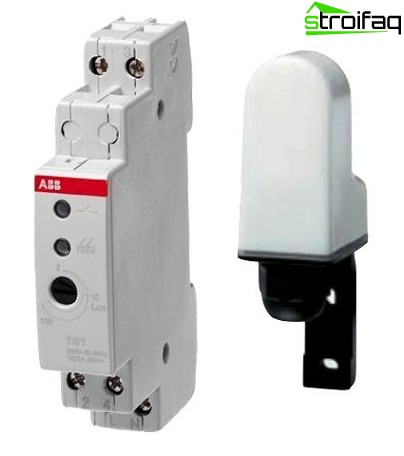

Photocellule avec photocellule à distance: l’avantage est la possibilité d’installer le composant principal de l’appareil dans une pièce protégée
Conseils aux acheteurs
Tout d’abord, concentrez-vous sur vos propres besoins et opportunités, et procédez également à partir des conditions dans lesquelles vous vivez. Ainsi, un relais avec seuil réglable est une option idéale pour les chalets d’été et les immeubles résidentiels multifamiliaux. Cet appareil permettra d’économiser de manière significative sur le paiement des factures d’électricité pour l’électricité, car il peut être ajusté régulièrement en fonction de la période de l’année.
Un relais avec une cellule photoélectrique intégrée est bon car il est facile à monter, et cet événement n’a pas à être confié à des électriciens – presque tout le monde peut faire face au travail. Mais un appareil avec une cellule photoélectrique externe nécessitera certaines compétences et certaines compétences, mais il est parfait pour les grandes entreprises industrielles, les entrepôts et autres établissements similaires..
Un relais avec une minuterie, bien qu’il coûte légèrement plus, permettra également d’économiser beaucoup sur le paiement des factures, car il peut être programmé pour répondre à vos besoins et à vos besoins – l’appareil ne fonctionnera que lorsque vous le souhaiterez, et non pas lorsque le soleil et la lune le voudront. Il s’allumera non seulement en fonction de l’heure définie par vous, mais fonctionnera également dans le mode dont vous avez besoin.
Le relais photo est un appareil universel qui libérera vos mains et vos pensées. Lui-même allumera et éteindra la lumière, répondra aux changements de niveaux d’éclairage, prendra soin de votre sécurité. De plus, l’appareil peut être complété par un capteur de mouvement, qui «informe» instantanément le relais de l’approche d’un invité appelé ou non invité. Ce petit détail fera de votre maison une véritable forteresse, chaleureuse et accueillante..
