Câblage à faire soi-même dans la maison
Tout le monde est confronté à la nécessité d’effectuer des travaux électriques tôt ou tard. Les raisons peuvent être différentes: déménagement, réaménagement du territoire, défaillance de l’ancien câblage. Le nombre de consommateurs d’électricité augmente chaque année: il est difficile d’imaginer la maison d’une personne moderne sans ordinateur, climatisation, micro-ondes et autres appareils ménagers, alimentés par le réseau. Cela conduit inévitablement à un changement dans les exigences des systèmes d’alimentation électrique, leur disposition conformément aux nouvelles normes. Beaucoup de gens croient que le câblage dans la maison est une tâche que seuls les professionnels peuvent accomplir. Vous ne pouvez pas contester cela, mais s’il y a un désir, soutenu par des connaissances théoriques et des compétences pratiques, il est tout à fait possible d’effectuer le travail vous-même.
- Préparation au câblage
- Assemblons les outils d’installation
- Calcul du câblage électrique
- Comment marquer le territoire
Préparation au câblage
Les activités préparatoires se composent de plusieurs étapes, chacune étant cruciale. Cela comprend le marquage, le poinçonnage et la récolte.
Assemblons les outils d’installation
La profession la plus laborieuse est considérée comme la réalisation de rainures (shtrob) pour les fils et la préparation de trous pour les prises et les interrupteurs. Le travail est grandement facilité par une perceuse électrique et une déchiqueteuse. Le shtroborez diffère du broyeur en présence de deux disques de diamant, qui sont fermés par un boîtier dense.

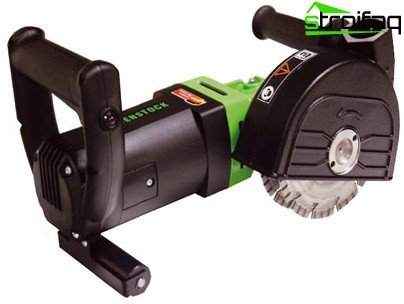

Stroborez
Il est également nécessaire de préparer des coupe-fils avec des poignées isolées, des pinces, un indicateur pour vérifier l’alimentation électrique du réseau, l’albâtre, du ruban électrique, des interrupteurs, des prises, des lampes, des boîtes d’installation et de distribution, des fils. Peut être utilisé des canaux pour le câblage, le câble.
Calcul du câblage électrique
Les travaux d’installation sont un point important pour décider comment effectuer le câblage électrique dans la maison.
Lors du choix d’un fil, sa section et la puissance minimale de tous les appareils électriques doivent être prises en compte. Dans une pièce où un équipement haute puissance sera utilisé, la section doit être plus grande.
C’est important! La puissance des appareils électriques est indiquée dans le passeport. Un câble séparé doit être fourni pour les appareils de cuisine.
Il convient de noter que les fils avec des conducteurs en cuivre peuvent supporter une charge beaucoup plus importante que leurs homologues en aluminium. Le plus souvent, un fil à deux ou trois fils est utilisé, comme APV, GDP, APPVS avec une section transversale de 4,5 mm2. Un câble à trois conducteurs est utilisé lors de la connexion de lustres avec deux modes de fonctionnement.

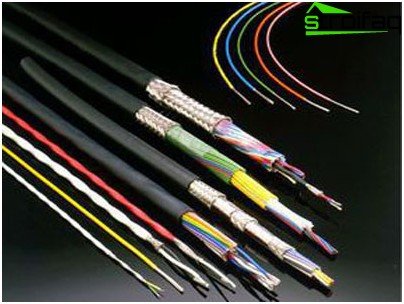

Fils de cuivre
Lors du calcul de la longueur du fil, n’oubliez pas le nombre de points de montage (interrupteurs, prises, boîtes de jonction). Pour chaque point, vous avez besoin d’au moins 10 cm de fil. Lors du calcul du nombre de boîtes de jonction, n’oubliez pas que cet indicateur dépend du nombre de prises et de commutateurs.
Comment marquer le territoire
L’un des points les plus importants des travaux électriques est de dessiner un schéma, qui est un dessin de votre maison avec les points de localisation des prises, interrupteurs, appareils d’éclairage.

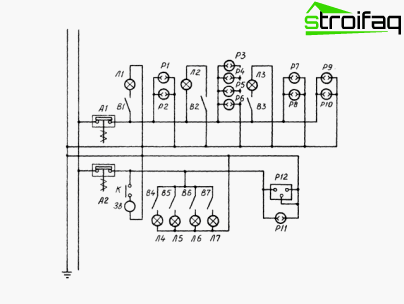

Schéma de câblage
La première étape consiste à ouvrir la voie au faisceau principal de fils. Les sections horizontales sont posées à une distance de 20 cm du plafond, l’angle de rotation doit être de 90 degrés. Le marquage des attaches des conducteurs peut être effectué à partir des points extrêmes. Le cordon de marquage peint en bleu ou charbon augmentera l’efficacité du travail. Nous fixons une extrémité, et l’autre, en nous éloignant de la zone de marquage, nous la jetons avec un mouvement brusque de la main. Dans les traces directes laissées par le cordon, il n’est pas difficile de marquer les endroits de fixation des fils au plafond et aux murs.
Dans les lieux de descente vers les interrupteurs et les prises, des boîtes de jonction sont installées. Le câblage caché dans la maison implique l’utilisation de prises et d’interrupteurs similaires montés dans des boîtiers d’installation d’un diamètre de 70 mm.
C’est important! L’interrupteur est placé sur le côté de la poignée de porte, mais de manière à ce que la porte ne la frappe pas. La distance du sol est de 50 à 80 ou 150 cm La hauteur du sol lors de l’installation des prises n’est pas régulée.
Dans la cuisine, il est préférable d’installer une triple sortie, sans oublier les coudes pour connecter le purificateur d’air et l’éclairage supplémentaire dans la zone de lavage. Dans les pièces à vivre tous les 4 mètres, il devrait y avoir 1 prise. N’installez pas de prises près des cuisinières à gaz / électriques, des éviers, des conduites d’eau.
Les pièces avec un taux d’humidité élevé sont particulièrement remarquables. N’installez pas de prises et d’interrupteurs dans la zone où se trouve le robinet et dans la zone de bain (douche, lavabos). Ici, il est permis d’installer des prises protégées par des RCD dans un espace d’un rayon de 2,4 mètres du lavabo.
Un peu sur les fils, les RCD et les machines
Le dispositif de courant résiduel (RCD) est conçu pour protéger contre les courants en cas de fuite. Dans la salle de bain, il est conseillé d’utiliser un RCD de classe A jusqu’à 30 mA, pour les prises – une machine automatique de type B pour un courant de 25 A et un RCD pour 30 mA. Pour une ligne d’éclairage, une machine 10A type B suffit.

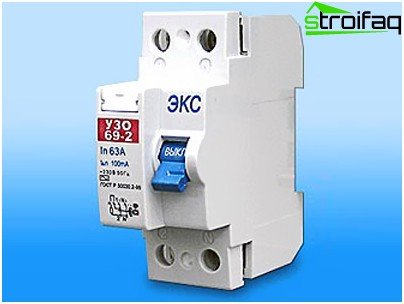

Dispositif de courant résiduel
Quant aux fils, comme déjà mentionné, il vaut mieux acheter des échantillons de cuivre. Il est habituel de distinguer trois méthodes de connexion: le soudage, la torsion et les bornes traversantes. La torsion due à l’insécurité aujourd’hui n’est pratiquement pas utilisée. Comme alternative, la torsion du bandage est utilisée lorsque les câbles sont fixés avec un fil de cuivre plus petit. La meilleure option à la maison – l’utilisation de terminaux qui maintiennent le câble en toute sécurité.
Types de câblage domestique
L’installation peut être effectuée de plusieurs manières: cachée, ouverte et combinée. Le câblage dissimulé est effectué sur des plafonds suspendus, dans les vides des structures de bâtiment, dans des tuyaux monolithiques, à l’intérieur des cloisons. Les sections horizontales sont posées dans une couche de sol en matériaux ignifuges.
Si le choix s’est porté sur les cloisons, il est alors nécessaire d’utiliser des fils protégés par une gaine mécanique, qui sont posés à partir des dalles de plancher à une distance de 200 mm. La fixation doit fournir l’ajustement le plus serré à la base de la porte. La distance entre les points de fixation est de 0,5 à 1,2 m. Pour le câblage sous des plafonds suspendus en matériaux de la classe de combustibilité G1, des câbles avec l’indice NG (sans propagation de combustion) sont nécessaires. Les matériaux des classes G2, G3, G4 suggèrent l’utilisation de fils dans les tuyaux métalliques. Si le câblage est dans un sauna ou une salle de bain, les experts conseillent d’utiliser uniquement des câbles dans une gaine de chlorure de polyvinyle.

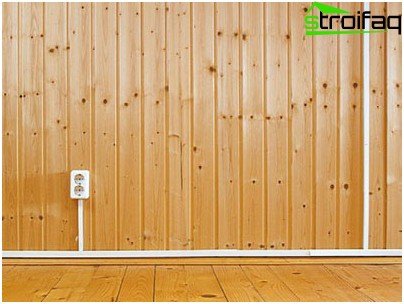

Câblage ouvert dans la maison
Le câblage ouvert est fait sur les murs, dans les plinthes à câbles, les canaux en plastique. Il est important de ne pas mélanger les fils à faible courant, d’éclairage et d’alimentation. Les canaux et les plinthes doivent avoir des propriétés d’isolation électrique..
Comment faire du câblage dans la maison?
Considérez les principales étapes des travaux électriques.
Installation de prises et interrupteurs
Les prises et interrupteurs sont cachés et ouverts. Pour installer des prises et interrupteurs ouverts, des prises sont nécessaires en matériaux non conducteurs (plexiglas, bois, getinaks, etc.).
Ils sont fixés avec des vis ou avec de la colle KNE-2/60, BMK-5. Les prises sont fixées à la prise avec deux vis, les interrupteurs sont installés dans le câble en phase ouverte, ce qui garantit la sécurité lors du remplacement des cartouches et des lampes.

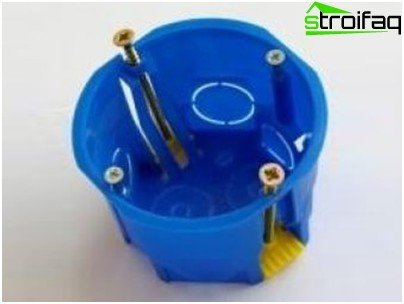

Podrozetnik
Les prises et interrupteurs cachés sont montés dans des boîtiers en plastique ou en métal du type KP-1,2, U-196.
Boîtes de branchement, de raccordement et d’installation
Lors de l’achat, lisez les certificats de conformité. Les boîtes doivent être faites de matériaux ignifuges. Les câbles sont connectés par soudage, sertissage ou serrage..
C’est important! Les points d’entrée des câbles dans les boîtiers d’installation sont protégés par des traversées de matériaux incombustibles ou des morceaux de tuyaux en PVC.
Dans les pièces à faible humidité, les fils peuvent être placés dans les vides des plafonds et des niches murales. Les parois des nids doivent être exemptes de rugosité, les couvertures en matériaux incombustibles.

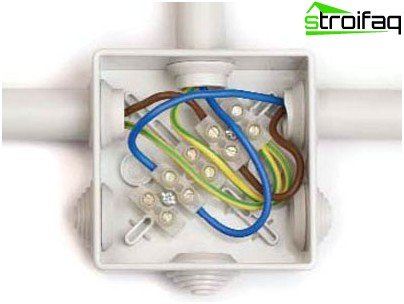

Boîte de dérivation
Installation du standard
Tableau de distribution – un composant intégral de l’alimentation électrique de n’importe quelle pièce. Lors du câblage, vous devrez non seulement considérer son emplacement, mais aussi choisir un système de protection, déterminer le nombre de lignes.
En réfléchissant à l’emplacement du tableau, en ne tenant compte que des caractéristiques intérieures et esthétiques ne suffit pas, il est nécessaire de respecter les normes. La principale exigence est l’accessibilité, c’est-à-dire organisation de l’accès opérationnel si nécessaire. Le bouclier doit être fixé à une hauteur convenable pour une inspection visuelle (1,5 mètre).
C’est important! Le tableau ne doit pas être placé dans des chaufferies, ainsi que dans des endroits humides et poussiéreux. Une pièce sèche et propre augmente la durée de vie de l’appareil plusieurs fois.

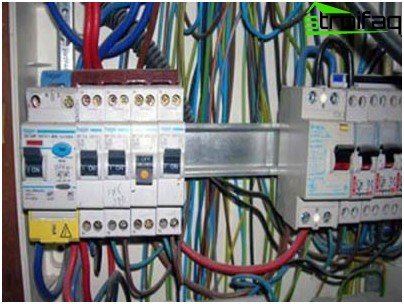

Tableau électrique
Une nuance importante – connexion
Conduire l’électricité est la moitié de la bataille, le plus important est de connecter le câblage interne aux réseaux énergétiques externes. Ici, beaucoup ont des problèmes, car Ces actions sont principalement menées par des organisations disposant des autorisations appropriées. Cela signifie que vous devrez vous soucier de la présence de certains papiers – une action sur les travaux cachés sur le dispositif de mise à la terre (si la maison est neuve), pour certifier le schéma de câblage ou obtenir l’autorisation de remplacer un élément de réseau particulier, par exemple, un compteur. Dans une maison de campagne en construction, tout est beaucoup plus simple – la connexion au réseau est réalisée par «votre» électricien, tous les moments d’enregistrement se font selon un schéma simplifié.
C’est tout. Une fois le processus terminé, vous devez couvrir les nids de poule et les trous formés pendant le travail, connecter les fils les uns aux autres et connecter le câblage au panneau de distribution.
