Gradateur et schéma de câblage d’un dispositif de commande d’éclairage pratique

Qu’est-ce qui peut être aussi familier et demandé que l’éclairage? Le plus beau lustre n’attire l’œil qu’au début. Et puis personne ne la remarque. La lumière en soi est pleine d’opportunités intéressantes qui rendent la vie plus belle. Plus précisément, pas tant l’éclairage lui-même que les méthodes modernes de contrôle de l’éclairage artificiel. C’est pourquoi la connexion d’un variateur intéressera les lecteurs.

Contenu

• Qu’est-ce qu’un gradateur
• Façons de connecter un gradateur
• Quels sont les gradateurs
• Cas d’utilisation pour gradateurs

Qu’est-ce qu’un gradateur

Auparavant, les rhéostats étaient utilisés pour contrôler la luminosité des sources incandescentes. À cette époque, personne ne pensait même à économiser, ce n’était tout simplement pas le cas. Il en était ainsi avant l’avènement des dispositifs à semi-conducteurs – un triac et une dinistance, sur la base desquels les gradateurs fonctionnent. Ces appareils sans prétention sont installés partout où vous devez régler la luminosité de la lumière.

Le variateur est un appareil miniature qui est monté à la place d’un interrupteur mécanique conventionnel et vous permet de modifier en douceur la luminosité de la lumière. Le premier régulateur a été fabriqué dans les années 90 du 19e siècle pour la gradation lente de l’éclairage artificiel dans le théâtre. La primauté de cette invention appartient à Granville Woods, un inventeur autodidacte des États-Unis..

Tous les gradateurs sont conçus pour allumer et éteindre la source lumineuse et changer son intensité. De plus, de nombreux modèles remplissent d’autres fonctions utiles, telles que l’imitation de présence, l’arrêt automatique par minuterie, la télécommande, l’arrêt progressif, la commande vocale ou acoustique, la connexion au réseau Smart Home. Par conséquent, avant d’acheter, vous devez décider pourquoi vous devez installer un gradateur et quelle gamme de services l’unité devrait fournir..

Dans la conception des gradateurs les plus simples, il y a un bouton rotatif pour la régulation et 2 sorties pour la connexion. L’appareil est utilisé pour contrôler la luminosité des lampes halogènes et des lampes à incandescence. En vente, des gradateurs sont récemment apparus pour modifier la luminosité des ampoules fluorescentes.

Façons de connecter un gradateur

Le schéma de connexion des gradateurs est incroyablement simple. Ils sont installés comme interrupteurs standard – dans la boîte d’installation. La seule condition pour que les fabricants se connectent est la nécessité de connecter les bornes à la charge et à la phase.

Pour que la lampe s’allume, il est nécessaire que le triac passe un courant à travers lui-même. Cela se produit lorsqu’une certaine tension se produit entre les électrodes G et A1. Le condensateur au début d’une onde positive est chargé par l’intermédiaire d’un potentiomètre R dont la valeur dépend de la vitesse de la charge. Lorsque la tension sur le condensateur atteint une valeur suffisante pour ouvrir le dinistor et le triac, ce dernier s’ouvre. En d’autres termes, sa résistance devient suffisamment faible et la lumière restera allumée jusqu’à la fin de la demi-onde..

La même situation se produit avec une demi-onde négative. Il est connu que le triac et le diac sont des dispositifs symétriques, donc peu importe pour eux où le courant les traverse. Il s’avère qu’avec une charge active, la tension est une «coupure» de demi-ondes positives et négatives d’une fréquence de 100 Hz, se succédant. Lorsque l’ampoule est alimentée par les particules de tension les plus courtes, le scintillement est perceptible à faible luminosité. Cela ne peut pas être dit pour les gradateurs à fréquence contrôlée et les gradateurs rhéostatiques..

Le schéma de connexion du gradateur ne nécessite pas de détails spéciaux, tous les triacs peuvent être installés, en fonction de la puissance de charge. La tension doit être d’au moins 400 V, car la tension instantanée dans le réseau peut atteindre 350 V. Les points d’allumage de départ et d’arrivée, ainsi que la stabilité de la lampe, dépendent de la valeur des résistances et des condensateurs. Dinistors – DB3 et DB4.

Il existe deux façons de connecter des gradateurs: simple et groupé. Un seul gradateur peut être utilisé pour une lampe ou pour plusieurs sources lumineuses, qui sont combinées en un groupe commun.

Les centres qui contrôlent les appareils peuvent être combinés en un seul circuit, qui comprend 2 à 6 zones. Si vous savez comment connecter un variateur et le contrôler correctement à partir d’une seule télécommande, vous pouvez effectuer un zonage léger de l’ensemble du boîtier.

Une autre façon d’utiliser des gradateurs est la suivante. En plus de l’éclairage général, lors de la création d’un intérieur, vous pouvez en profiter pour créer des reflets spectaculaires. En utilisant une technique similaire, il s’avérera prêter attention à certains éléments du décor, c’est-à-dire mettre en valeur des objets intérieurs dignes.

Quels sont les gradateurs

Tous les gradateurs disponibles dans le commerce sont classés par type et puissance de lampe comme suit:

• Gradateurs pour ampoules halogènes et ampoules à incandescence de 220 V. Selon l’ampleur de la tension fournie par le variateur, le filament de la lampe brille plus ou moins fort.
• Gradateurs conçus pour des ampoules halogènes basse tension alimentées par des transformateurs. Si les sources lumineuses sont conçues pour des tensions allant jusqu’à 24 V, un transformateur est nécessaire, qui est capable de convertir la tension de sortie de l’appareil à cette valeur. Un transformateur spécial est nécessaire pour assurer un démarrage en douceur. Tout d’abord, un courant léger n’est pas fourni à l’ampoule à laquelle son fil est chauffé, mais les surcharges ne se produisent pas.
• Gradateurs pour LED et lampes fluorescentes. Dans ce cas, vous avez besoin d’un starter électronique dans la lampe. Les ballasts électroniques transmettent des tensions jusqu’à 10 V à la lampe en ajustant l’intensité lumineuse.

Il existe des gradateurs tactiles, rotatifs et à bouton. La luminosité du variateur rotatif est réglée en tournant le bouton du potentiomètre. Les gradateurs rotatifs sont moins chers que d’autres appareils et sont donc très populaires. Le moins du modèle réside dans le fait que dans la mémoire de l’appareil il est impossible de sauvegarder la valeur de la lumière pour le démarrage. Le démarrage se fait toujours avec une luminosité minimale..

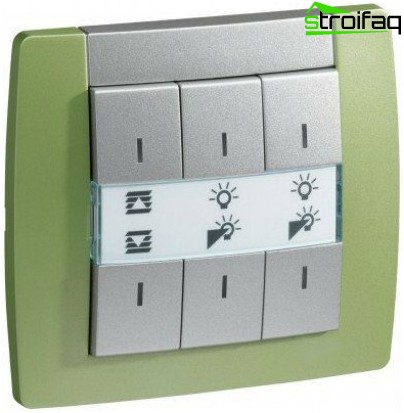

Un gradateur à bouton-poussoir peut être contrôlé de 3 à 4 endroits, la longueur maximale du fil est de 10 mètres, tandis que le circuit du gradateur est essentiel aux interférences et aux interférences. Il existe également des appareils multicanaux qui vous permettent de contrôler simultanément la lumière de plusieurs zones en appuyant sur un seul bouton, et indiquent également le niveau minimum pour chacune d’entre elles.

Les gradateurs tactiles sont les appareils les plus avancés. Dans de tels modèles, le réglage de la luminosité de l’éclairage se produit en raison du toucher léger de la touche, car tout le contrôle est effectué sans pièces mobiles. Les gradateurs tactiles peuvent être équipés d’un récepteur infrarouge pour la télécommande. Certains gradateurs peuvent contrôler simultanément plusieurs luminaires indépendants. Les gradateurs tactiles à deux touches peuvent être utilisés pour contrôler différents types de lampes. La luminosité de la lumière est modifiée à l’aide de deux touches indépendantes l’une de l’autre..

Cas d’utilisation pour gradateurs

Un intérêt particulier est une fonction des gradateurs telle que la modification de la luminosité des sources lumineuses. Il y a même des raisons physiologiques à cela, car différents types d’activité humaine nécessitent un éclairage différent. Il ne reste plus qu’à taper dans Google « gradateur comment installer », et alors les possibilités illimitées des gradateurs s’ouvriront.

Tenez compte des exigences relatives à l’éclairage du lieu de travail des étudiants. La lumière du jour suffit pour terminer les cours, mais le soir, vous avez besoin d’un éclairage artificiel. Que faire au crépuscule, lorsqu’il n’y a pas assez de lumière naturelle et qu’un éclairage artificiel n’est pas nécessaire? Dans cette situation, un système est nécessaire qui peut surveiller l’éclairage actuel et allumer la lumière avec le niveau de luminosité souhaité.

C’est pratique si dans le couloir l’éclairage a 2 niveaux de luminosité. À pleine luminosité, il s’allume en temps normal, à demi-luminosité – la nuit. L’éclairage avec des gradateurs est beaucoup plus agréable pour les yeux. Vous pouvez également connecter des appliques de chevet à cet appareil pour régler la luminosité de la lecture, ou utiliser la lampe comme lampe de nuit.

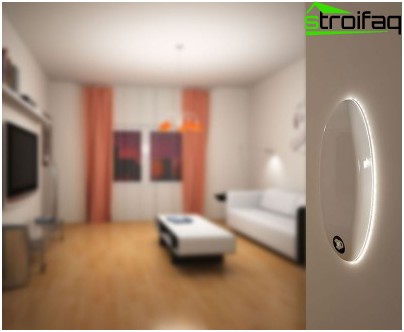

L’éclairage avec des gradateurs est un outil puissant dans la formation et la décoration de l’intérieur. Les outils de scène offrent des possibilités presque illimitées, par exemple, lors de la décoration d’un salon. Selon les normes d’hygiène dans cette pièce, vous devez changer la luminosité des sources lumineuses et si vous utilisez des gradateurs, vous pouvez obtenir un résultat incroyable: vous pouvez activer la scène lumineuse souhaitée avec une seule touche. Il est conseillé d’avoir de telles scènes lumineuses pour une réunion intime, un simple dîner ou une réception de gala.

Si des vacances sont prévues, l’éclairage peut être allumé à toute luminosité possible, et lorsque les invités sont partis, et les locataires veulent être seuls, la luminosité est facilement réduite. Lors de la réception d’amis, vous pouvez éclairer le centre de la pièce, laissant la périphérie dans l’obscurité. Les centres de gestion combinent jusqu’à 6 zones.

Dans le contexte de l’éclairage général, les gradateurs permettent un éclairage d’accentuation. Les articles considérés comme dignes d’attention nécessitent la couverture la plus soigneuse. Il n’est pas nécessaire de mettre en évidence le groupe central de meubles à l’aide de l’éclairage. Avec l’aide d’un éclairage réfléchi, les principales choses peuvent être faites à première vue de petites choses invisibles qui inspirent et revitalisent l’intérieur. Illumination de tableaux, niches avec vases préférés, bibliothèque … Tout élément ou objet décoratif peut venir sur le plan principal s’il est pourvu d’un support lumineux.

Lors de l’utilisation de gradateurs, la consommation d’électricité est considérablement réduite – jusqu’à 60% et la durée de vie des sources lumineuses augmente. La durée de vie utile des ampoules halogènes et des ampoules à incandescence n’est pas rarement augmentée vingt fois. Cela est dû au fait que les luminaires fonctionnent dans des conditions de température douce: une augmentation progressive de la luminosité de zéro à la valeur souhaitée, «démarrage progressif».

Le gradateur est un appareil très utile, qui sera utile dans n’importe quelle pièce. Ces appareils vous permettent de contrôler les appareils d’éclairage, y compris l’éclairage et la gradation. L’utilisation de gradateurs à l’intérieur est considérée comme illimitée, tout dépend de l’imagination et des préférences gustatives de la personne. Avec n’importe quelle option pour connecter le régulateur, cela apportera aux propriétaires des émotions positives, et même des économies importantes, car ces appareils réduisent les coûts énergétiques et prolongent la durée de vie de la lampe en leur fournissant une basse tension.
